1.餐廚垃圾車也叫泔水車，主要用于廚余垃圾的收集和運轉，具有裝、卸垃圾自動化程度高、工作可靠、密封性好、裝載容積大、操作簡便、運輸過程密閉，無污水泄露和異味的散發，環保性好等特點。可配裝載不同規格的標準垃圾桶，具有廣泛的適用性。餐廚垃圾車是高效、清潔的廚余垃圾收、運專用車

2. 整車由磷酸鐵鋰電池做為驅動能源，由永磁電機將電池能源轉化為動能，具有轉換效率高，達到節能減排，符合當下**提出對環境治理的理念，高環保要求，零排放，具有一次投入，后期維護使用成本及低。

3.低噪聲，傳統餐廚垃圾車發動機噪聲大，本車是電機傳動，大大降低噪聲污染。

車型基本參數表

1          產品簡述

1.1 產品簡述

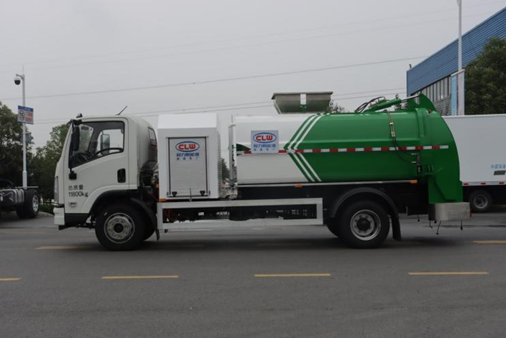

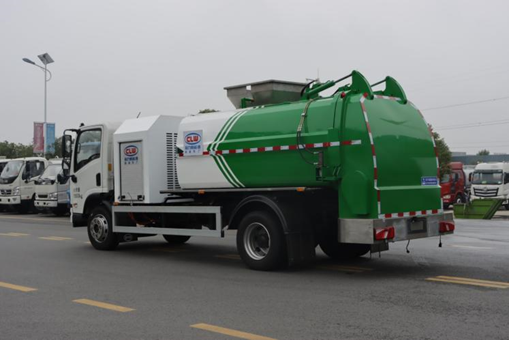

比亞迪純電動餐廚垃圾車是在比亞迪純電動二類底盤的基礎上，加裝垃圾箱、垃圾桶提升機、清洗裝置、液壓系統，由機械、液壓（氣路）、電器三部分合為一體的專用廚余垃圾處理、轉運作業車。

工作原理：整車為全密封型，自行壓縮、自行傾倒、壓縮過程中的污水全部進入污水箱，徹底的解決了垃圾運輸過程中的二次污染，具有壓力大、密封性好、操作方便。安全等優點。

1.1 使用場景

該產品適用于城市酒店、公寓、小區、工廠、垃圾轉運**等場地的廚余垃圾處理、轉運工作。

2、注意事項：

1、 作業時應避免無關人員靠近車輛，特別是車輛后部。

2、 裝填作業時應注意觀察，發現有大塊不能壓縮的其他垃圾（非生活垃圾）須及時停止作業，清除后再繼續作業，避免損壞車輛的工作裝置，嚴禁裝載建筑垃圾，

3、 卸料作業舉升、提升機作業時要確認周?chē)陌踩?，慎重地進行操作，切勿在斜坡上舉升提升機， 否則易**偏移造成事故。

4、 提升機在沒有落下且鎖止前，不得進入正常行駛。

3、 產品主要技術參數

3.1、底盤基本參數表

3.2、整車專用參數表

車輛上裝簡介：

常規標配：

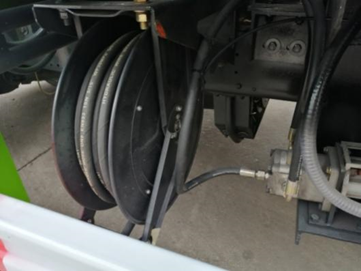

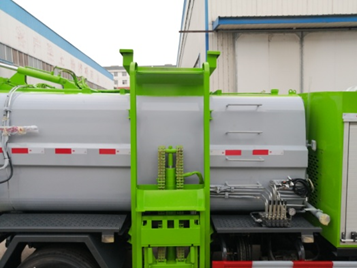

弧形罐體，邊四底五/邊五底六。2.長源/皖液油泵，長源/中梅多路閥，知名液壓油缸。3.全推鏟卸料（不帶舉升功能），具有干濕分離功能。液壓后蓋，后蓋配防腐硅膠密封條。4.后門液壓鎖緊5.鏈條式提升機，可掛120/240升標準塑料垃圾桶。進料口蓋液壓開關。6.駕駛室內電控（提升機外部手動**），后門鎖緊與后蓋開關的操作具有防誤操作。7.箱體帶清洗裝置（液壓馬達帶動高壓泵、帶水箱）。

1.    加裝配置：

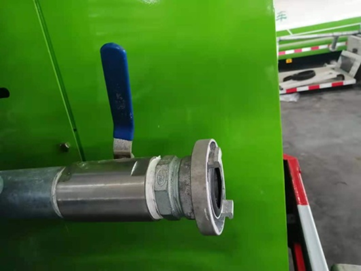

一、加裝密閉排料

二、可加裝后螺旋卸料裝置，可方便卸料到固定桶內。

4、產品主要結構

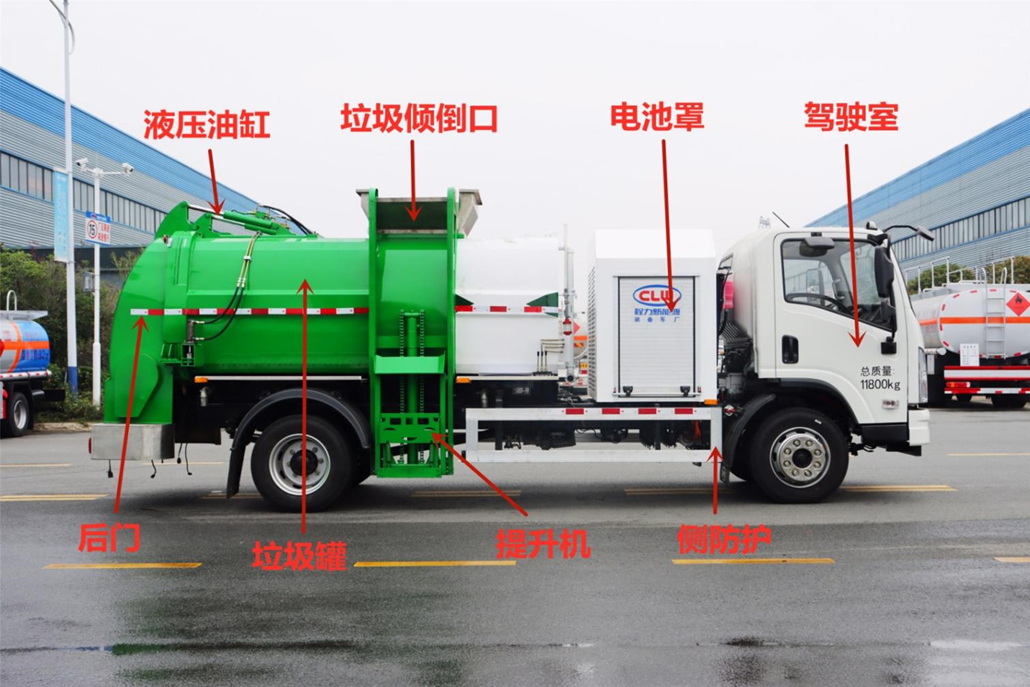

4.1、整車基本結構分解

產品性能特點

4.2、產品性能特點

（1） 弧形箱體，大大增加箱體容積，增加整車美觀程度。

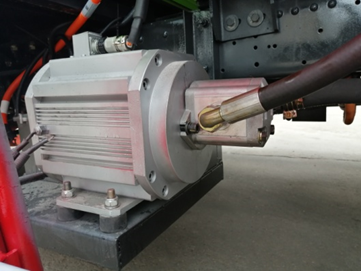

（2） 底盤電機直接取力，專車專配，**匹配，無取力器，比柴油車更節省步驟、故障率更低。

（3） 油泵采用國內知名品牌海普瑞斯液油泵。

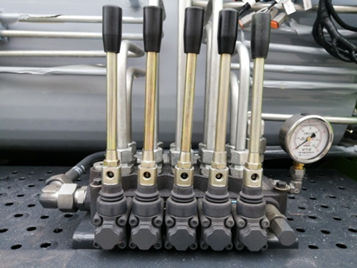

（4） 油箱加大，容積增大，防止液壓油高溫，所有液壓油必須通過液壓油過濾機加入油箱，從而過濾液壓油內的雜質，減少故障率，有效的防止配件損壞，多路閥采用中外合資品牌，海普瑞斯多路閥，海普瑞斯油缸匹配使用，故障率低，CAN 總線**方式；接線少，故障率低，自動顯示故障碼，方便維護維修。

（5） 作業自動化：采用光電開關加時間雙系統**，帶一鍵卸料，帶無線遙控裝置，全部填裝排卸作業中只需司機一人操作，不僅減輕環衛工人的勞動強度， 而且大大改善了工作環境。

（6） 作業系統具有電腦**和手動操縱雙重功能，大大地保障和提高車輛的使用率。

（7） 翻轉機構：裝配置帶垃圾筒的翻轉機構。

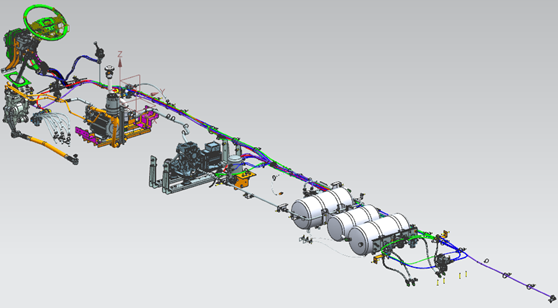

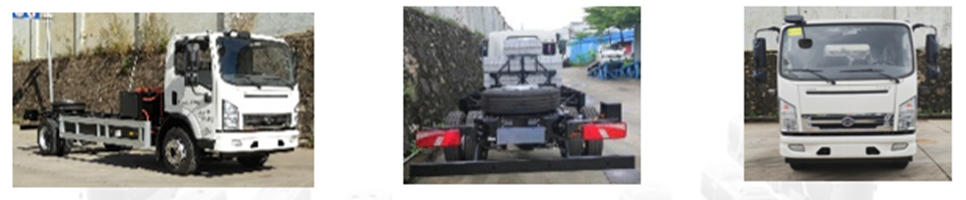

4.3、底盤部分

造型：外造型簡潔大方，層次分明，外觀色彩鮮明、醒目。內飾均采用主流工藝生產，造型沉穩、實用。

艙門：車門開啟角度70°，空間大，上下車方便

燈具：前組合大燈（前照燈+前位燈+前轉向燈）；后組合燈（后位燈+后轉向燈+倒車燈+制動燈+后回復反射器+后霧燈）；側轉向燈、前示廓燈；后牌照燈；室內閱讀燈；門護板**示燈等。

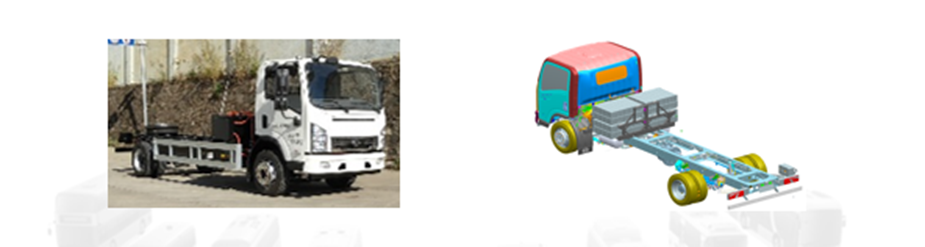

底盤介紹：搭載TZ365XSC07精進電機（功率160/95kW,扭矩1150N·m/525N·m、轉速4500rpm，法士特2E110型2檔變速箱,速比2.77/1.0）。采用深圳市藍海華騰技術股份有限公司生產的KTZ57X45S-VT4D12 電機**器。T7BD整車電壓平臺515.2V，布置4個T20磷酸鐵鋰標準電池包；電池包都布置在駕駛室后方車架上方;

底盤改裝可行性介紹：定義為二類底盤，用于環衛作業車（掃路車、洗掃車等環衛車）改裝;

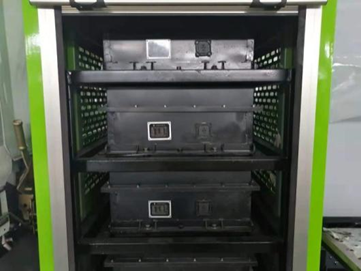

動力電池：主要優點：

模塊化設計，適用于卡車研究院多種車型，實現平臺化研發

采用34**h大容量電池，能量密度高，可延長續航里程

電池包內置液體換熱管路，有助于延長電池在炎熱環境中的使用壽命

鑄鋁合金殼體結構強度高，有杰出的碰撞安全防護能力

電機：采用精進電機，額定功率95KW，**輸出功率160KW，額定扭矩525N.m，**輸出扭矩1150N.m，電機**轉速4500rpm;

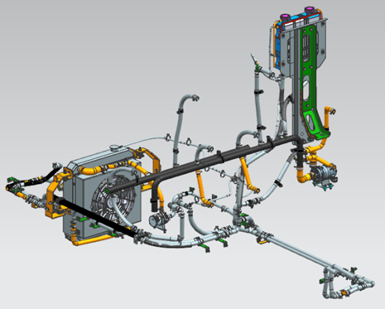

冷卻：采用電池包冷卻和底盤冷卻分路系統，結構布置簡潔分明；

轉向：采用液壓助力傳動系統和電控自動系統，反應迅速，安全可靠；

制動：采用氣壓制動系統，采用四輪ABS閥**，配置驅動防滑ASR閥，行車、駐車安全可靠；

產品優勢

（1） 由于餐廚垃圾車上裝結構復雜，自質量較大，降低餐廚垃圾車自質量，提高其載荷利用率，將降低車輛運營成本。因此采用高強度材料，以降低上裝自質量;擋泥板、裝飾件、蓋板等**件可采用密度較小的注塑件，采用集成化程度較高的零部件，以減少空間占用和自質量，同時有利于改善液壓系統的工作性能。

（2） 專人試車；模擬各種復雜工作環境，所有壓縮發車前實物測試。

（3） 售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。

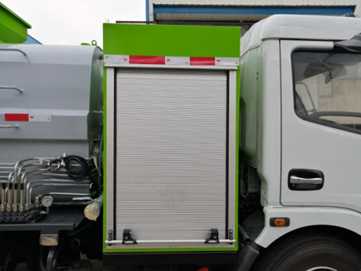

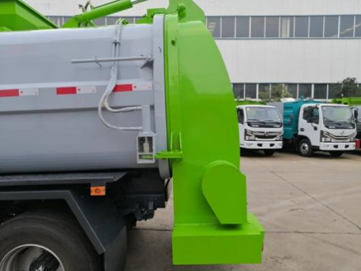

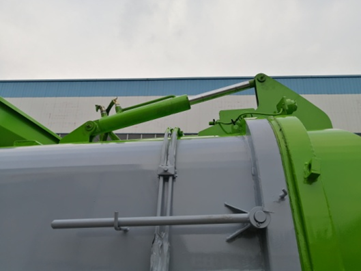

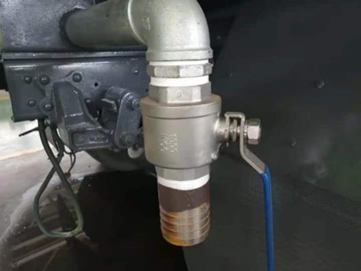

4.5、整車基本配件圖解

5、隨車工具/備品備件

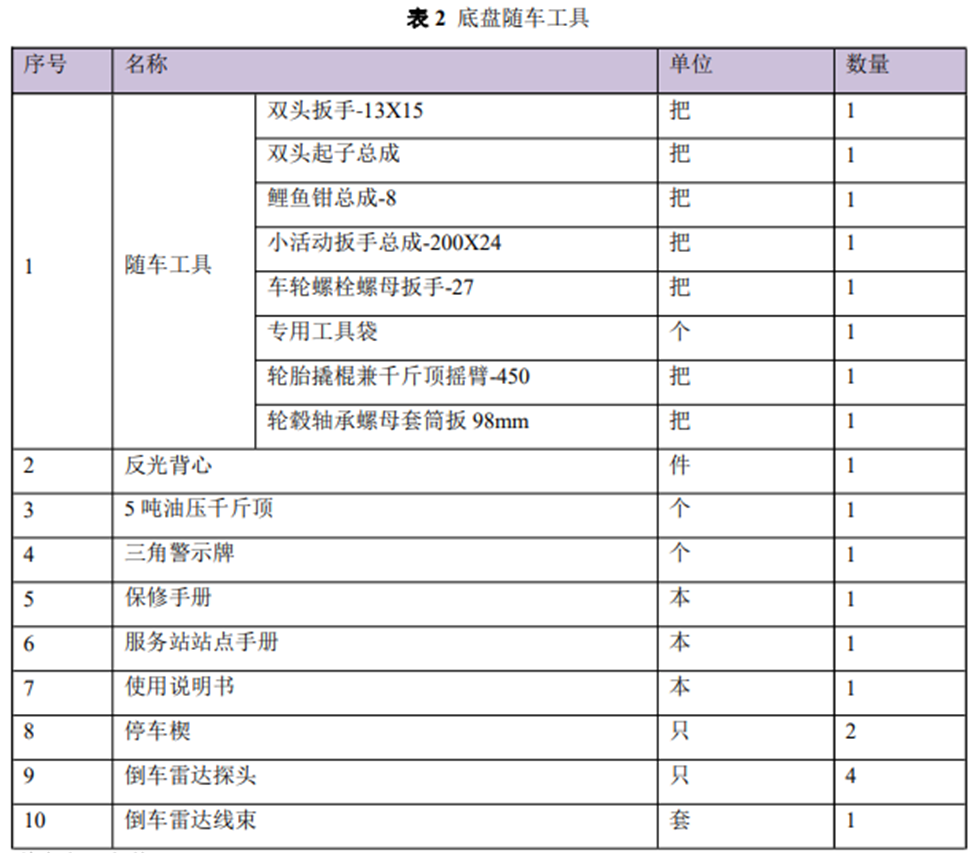

5.1、底盤隨車工具

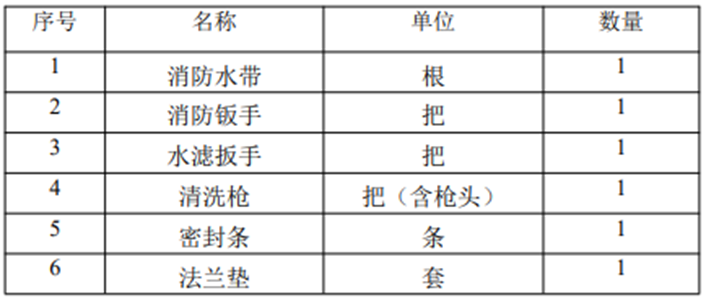

5.2整車備品備件
