1.餐廚垃圾車也叫泔水車,主要用于廚余垃圾的收集和運轉,具有裝、卸垃圾自動化程度高、工作可靠、密封性好、裝載容積大、操作簡便、運輸過程密閉,無污水泄露和異味的散發,環保性好等特點。可配裝載不同規格的標準垃圾桶,具有廣泛的適用性。餐廚垃圾車是高效、清潔的廚余垃圾收、運專用車
2. 整車由磷酸鐵鋰電池做為驅動能源,由永磁電機將電池能源轉化為動能,具有轉換效率高,達到節能減排,符合當下**提出對環境治理的理念,高環保要求,零排放,具有一次投入,后期維護使用成本及低。
3.低噪聲,傳統餐廚垃圾車發動機噪聲大,本車是電機傳動,大大降低噪聲污染。
|
公告型號 |
CL5122TCABEV型純電動餐廚垃圾車 |
外形尺寸 |
6810×2510×2770 |
|
|
底盤型號 |
EQ1121KACEV1 |
上裝容積 |
8方 |
|
|
總質量 |
12495 KG |
上裝電動機額定功率 |
10-15KW |
|
|
整備質量 |
8300 |
上裝每小時消耗電量 |
10-15KWH |
|
|
軸距 |
3800 |
建議充電樁功率 |
120KW |
|
|
輪胎 |
255/70R22.5 16PR |
充電時間(建議功率下) |
約1.5小時 |
|
|
軸數 |
2 |
底盤滿載續航里程 |
340KM |
|
|
底盤電機**功率 |
220 KW |
電池類別 |
磷酸鐵鋰蓄電池 |
|
|
電池組額定電壓 |
521 V |
電池品牌 |
億緯動力 |
|
|
電池電量 |
180 KWH |
燃料種類 |
純電動 |
|

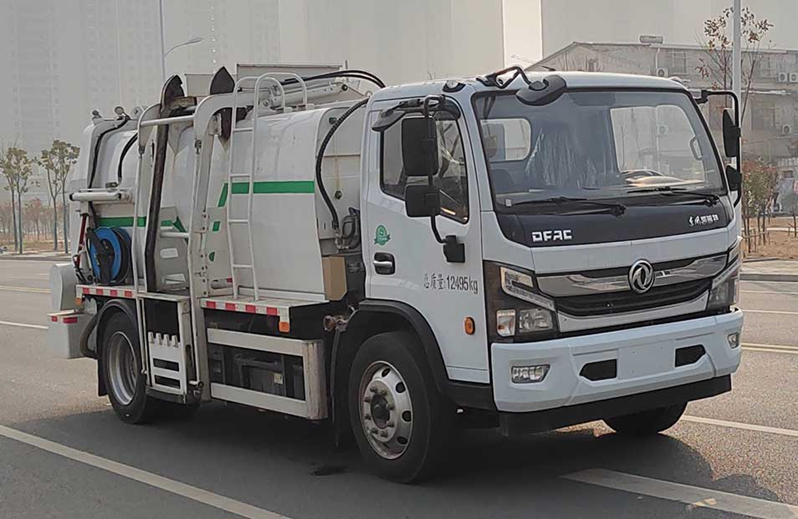

東風純電動餐廚垃圾車是在東風純電動二類底盤的基礎上,加裝垃圾箱、垃圾桶提升機、清洗裝置、液壓系統,由機械、液壓(氣路)、電器三部分合為一體的專用廚余垃圾處理、轉運作業車。

工作原理:整車為全密封型,自行壓縮、自行傾倒、壓縮過程中的污水全部進入污水箱,徹底的解決了垃圾運輸過程中的二次污染,具有壓力大、密封性好、操作方便。安全等優點。垃圾箱可實現箱內餐廚垃圾固液的初步分離,并采用大容積污水箱,提高產品裝載量; 電控系統采用無線遙控,并通過作業動作邏輯互鎖,保證操作的精準性,杜絕誤操作。
該產品適用于城市酒店、公寓、小區、工廠、垃圾轉運**等場地的廚余垃圾處理、轉運工作。
2、產品注意事項
1、 作業時應避免無關人員靠近車輛,特別是車輛后部。
2、 裝填作業時應注意觀察,發現有大塊不能壓縮的其他垃圾(非生活垃圾)須及時停止作業,清除后再繼續作業,避免損壞車輛的工作裝置,嚴禁裝載建筑垃圾,
3、 卸料作業舉升、提升機作業時要確認周圍的安全,慎重地進行操作,切勿在斜坡上舉升提升機, 否則易**偏移造成事故。
4、 提升機在沒有落下且鎖止前,不得進入正常行駛。
一、 底盤參數表
|
項目 |
參數 |
備注 |
|
|
車型 |
12噸中卡底盤 |
/ |
|
|
公告型號 |
EQ1121KACEV1 |
/ |
|
|
底盤尺寸(mm) |
6850*2365*2480 |
/ |
|
|
軸距(mm) |
3800 |
/ |
|
|
前/后懸(mm) |
1180/1870 |
/ |
|
|
前/后輪距(mm) |
1930/1805 |
/ |
|
|
二類底盤整備質量(kg) |
5200 |
/ |
|
|
**總質量(kg) |
12495 |
/ |
|
|
**車速(km/h) |
90 |
/ |
|
|
續駛里程(km) |
340 |
滿載40km/h等速 |
|
|
充電時間(min) |
30 |
20%-90%soc |
|
|
0-50km加速性能(s) |
≤12 |
滿載 |
|
|
制動性能 |
制動距離(m) |
≤8.5 |
滿載30km/h初速度 |
|
平均減速度(m/s2) |
≥6 |
||
|
制動穩定性 |
不超過3m試驗通道 |
||
|
駐車制動坡度(%) |
≥18 |
滿載 |
|
二、 底盤配置表
|
系統 |
項目 |
配置情況 |
|
|
車型 |
12噸中卡底盤 |
|
車身 |
駕駛室 |
東風凱普特K系列2020款單排駕駛室 |
|
乘載人數 |
3 |
|
|
電機 |
類型 |
永磁同步 |
|
電機廠家 |
成都中車電機有限公司 |
|
|
額定/峰值功率(kW) |
150/220 |
|
|
額定/峰值扭矩(Nm) |
1250/2500 |
|
|
額定/峰值轉速(rpm) |
1146/3300 |
|
|
冷卻方式 |
水冷 |
|
|
電控 |
電機**器 |
單體版MCU |
|
電機**廠家 |
中車時代電動汽車股份有限公司 |
|
|
集成**器 |
油泵DC/AC、氣泵DC/AC、DC/DC、PDU、上裝取電接口 |
|
|
冷卻方式 |
水冷 |
|
|
動力電池 |
生產廠家 |
湖北億緯動力有限公司 |
|
電池電量(kWh) |
180.48 |
|
|
電芯類型 |
磷酸鐵鋰 |
|
|
溫控系統 |
水冷+PTC加熱熱管理系統 |
|
|
底盤系統 |
車架幅面尺寸(mm) |
232*65 |
|
車架寬度(mm) |
800 |
|
|
前板簧 |
8 |
|
|
后板簧 |
10+7 |
|
|
減震器 |
雙向筒式減震器 |
|
|
前橋 |
4.2t工字梁前橋 |
|
|
后橋 |
9t沖壓焊接整體式后橋 |
|
|
主減速比 |
5.86 |
|
|
輪胎規格 |
255/70R22.5-16PR |
|
|
方向機類型 |
機械循環球式 |
|
|
方向助力型式 |
電動液壓助力 |
|
|
制動型式 |
氣制動 |
|
|
行車制動器 |
鼓式制動器 |
|
|
駐車制動器 |
彈簧儲能式 |
|
|
功能配置 |
空調 |
單冷空調+PTC暖風 |
|
安全配置 |
ABS |
|
|
其他功能 |
數據采集終端(T-box);液晶CAN儀表; |
|
箱體參數 |
箱體厚度 /涂層 |
4.5mm/(罐體內部做防銹涂層) |
|
|
箱體容積 |
8m3 |
||
|
罐體材質 |
Q235碳鋼或不銹鋼 |
||
|
清水箱容積 |
400L |
||
|
上裝電機 |
類型 |
永磁同步電機 |
|
|
冷卻方式 |
水冷 |
||
|
上裝參數 |
操作方式 |
遙控、手動、電動 |
|
|
驅動方式 |
永磁同步電機驅動,可根據需要實時調速,取力操作與底盤行駛系統無任何關聯,用車體驗感**。 |
||
|
液壓油缸 |
型式 |
焊接式液壓油缸 |
|
|
品牌 |
海普瑞斯 |
||
|
液壓馬達 |
力沃 |
||
|
液壓閥組 |
中梅/海普瑞斯 |
||
|
上裝**器 |
百兆富 |
||
|
多路閥 |
中梅/海普瑞斯 |
||
|
工作參數 |
液壓系統**壓力(Mpa) |
16 |
|
|
卸料時間(s) |
≤40 |
||
|
掛桶循環時間(s) |
≤15 |
||
|
放桶時間(s) |
≤10 |
||
|
后門打開角度(°) |
70° |
||
|
后門打開時間(s) |
≤15 |
||
|
后門關閉時間(s) |
≤20 |
||
|
后蓋鎖緊方式 |
液壓鎖緊 |
||
4.1、整車基本結構分解

4.2、整車主要結構及性能特點
垃圾箱及后門

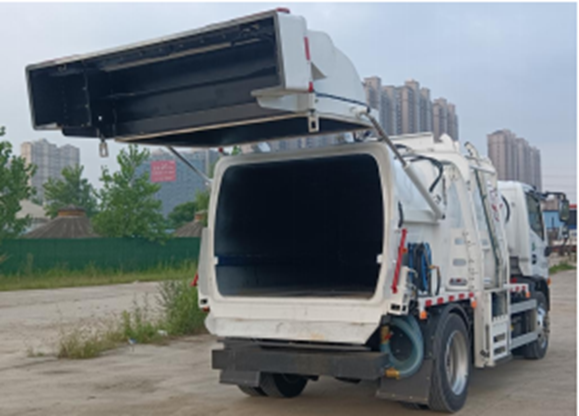

垃圾箱是對餐廚垃圾進行收集和儲存的部件,同時也是后門、推鏟、底盤、掛桶機構等的重要部件的 連接基體。 垃圾箱、后門及清水箱等結構采用 Q235碳鋼或304 不銹鋼材料,耐腐蝕、不生銹。 垃圾箱前端設計有清水箱;底部設計有污水箱,可對餐廚垃圾進行固液初步分離。垃圾箱和后門采用 特制加強型硅膠條密封,密封性好,杜絕二次污染。

掛桶機構
掛桶機構是將垃圾桶中餐廚垃圾倒入垃圾箱中的部件,由油缸驅動。掛桶機構可根據用戶需求選配稱 重系統以實現垃圾重量計量。倒料口蓋子啟閉采用與掛桶機構之間采用機 械聯動的方式。

卸料機構

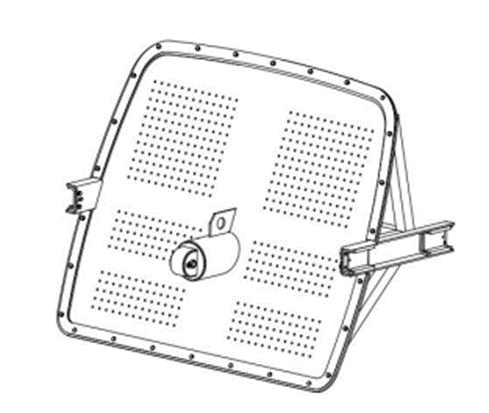

采用推鏟卸料,通過油缸驅動推鏟,并借助耐磨尼龍滑塊沿垃圾箱軌道滑動,通過推鏟面板上的圓孔 可初步實現固液分離。

安全裝置

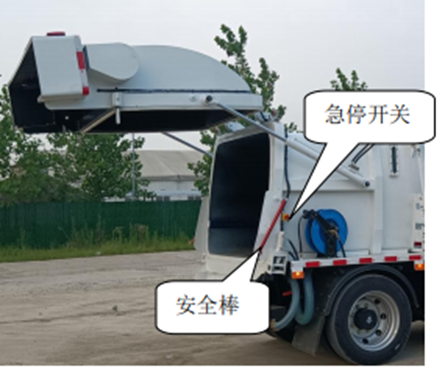

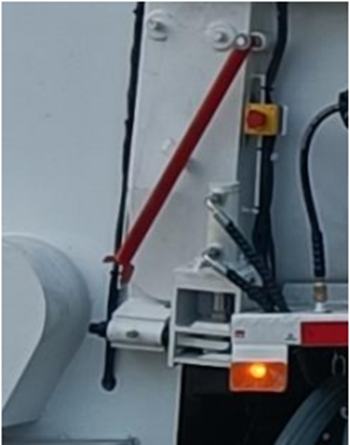

配置急停開關,遇到緊急情況按下急停開關可快速停止上裝的所有動作。駕駛室內中控屏與尾部作業 面板相互軟件邏輯互鎖,防止兩處人員操作干擾發生安全事故。 箱體后端設置安全棒,當后門舉升起來需要維修時,支起安全棒,防止安全事故發生。 語音報**提示音,車輛在做后門開啟、關閉時通過語音播報器發出安全提示音,**示旁邊人員注意安全。

密封性
垃圾箱和后門采用特制加強型硅膠條密封,通過液壓鎖緊機構實現垃圾箱與后門之間的壓緊,密封性 好,杜絕二次污染。液壓鎖緊機構與后門通過軟件邏輯關系實現邏輯上的先后動作。

側防護欄
護欄總成由鋁合金橫梁與優質支架裝配而成,外觀美觀大方。

電控系統
采用“顯示屏+**器+無線遙控器”的**模式。
中控屏

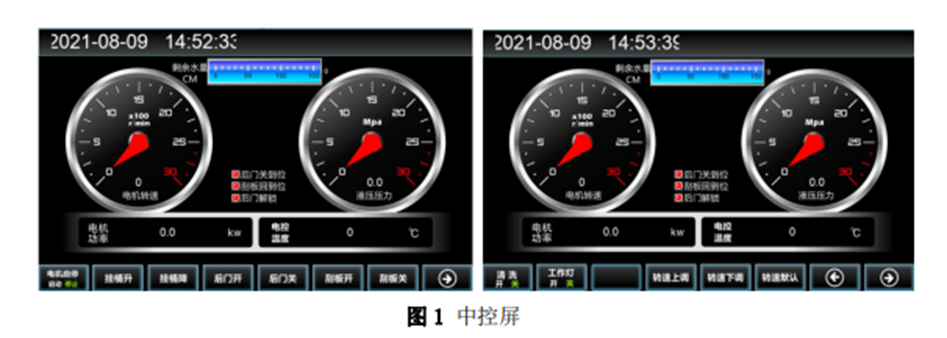

采用 7.0 寸采用帶觸摸功能的中控屏**,防護等級 IP65,分辨率 800*480TFT。監控接近開關、傳感 器信號狀態;上裝故障代碼顯示;上裝電機、電控電參數監控和顯示等功能;

無線遙控器
采用無線遙控器操作作業,方便攜帶,方便操作。

二類底盤
采用東風 EQ1121KACEV1 型二類載貨汽車底盤,該底盤專門為壓縮式垃圾車輛定制開發,底盤布置緊湊。
動力電池

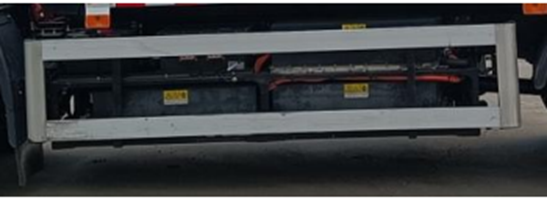

該車型動力電池為湖北億緯動力有限公司所生產的 G173L-1P54SHW 型磷酸鐵鋰動力電池箱。電池系 統通過 2 并 3 串的連接方式,將 6 組電池箱組成動力電池總成。

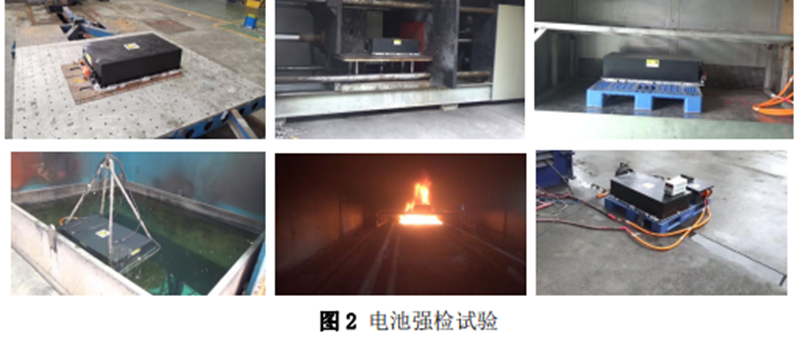

G173L-1P54SHW 型動力電池箱由 54 個 G173L 方形鋁殼單體電芯串聯后 PACK 成箱,工作溫度范圍達 -30℃~60℃,防護等級達 IP68。
電池系統配置加熱膜,可滿足北方寒冷區域使用需求。
具有過溫、過充、過放、短路等多重防護,性能穩定、安全可靠。

驅動電機。底盤配置中車電機的 220kW 大扭矩高效永磁同步型電機,產品可靠、高鐵品質,搭配中車時代電機控 制器,在滿足了電動車駕駛的舒適性和經濟性的同時,還可實現 25%以上的爬坡度。

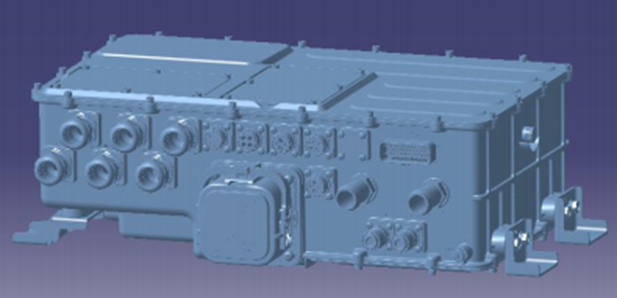

五合一**器。底盤采用江蘇吉泰科電氣股份有限公司為東風汽車所研制的五合一**器,集成了助力轉向電機** 器、空氣壓縮機電機**、DC/DC、高壓輸配電和上裝高壓預充取電共五項功能,其中上裝配電預留 20+60+120kW 三個大功率取電接口,方便各類型上裝電動化功率取電需求。

該五合一采用集成化設計,大幅提升功率密度的同時,具有高智能、高穩定、高安全的特點。
安全防護:
? 漏電檢測:車輛上電狀態可通過絕緣檢測模塊監控整車是否漏電;
? 多層保護:車輛在正常充放電過程中,整車**器、主控、輔控、電池管理系統多層監控保 護電流情況,保證高壓安全;
? 主動放電功能:整車下電后,高壓電器零部件電壓迅速降低到 36V 以下的安全電壓,保證安 全。
(1) 由于餐廚垃圾車上裝結構復雜,自質量較大,降低餐廚垃圾車自質量,提高其載荷利用率,將降低車輛運營成本。因此采用高強度材料,以降低上裝自質量;擋泥板、裝飾件、蓋板等**件可采用密度較小的注塑件,采用集成化程度較高的零部件,以減少空間占用和自質量,同時有利于改善液壓系統的工作性能。
(2) 專人試車;模擬各種復雜工作環境,所有壓縮發車前實物測試。
(3) 售后保障;非客戶人為損壞,任何故障無條件售后,客戶零費用解決。
(4) 人性化的操作**;作業操控分別配置中控屏和無線遙控器,駕駛室內的中控屏可**所有作業操作,并且監控接近開關、 傳感器信號狀態;上裝故障代碼顯示;上裝電機、電控電參數監控和顯示等功能;
(5) **的**技術;根據餐廚垃圾車的具體作業工況,精準配置電機性能參數,不同動作根據作業需要設置相適應的電機 轉速,取消節流閥,避免了功率損耗和系統發熱,能耗低,噪音小,經濟性好。
(6) 信息化技術;配置豐富的傳感器,根據傳感器采集各種信息,建立大數據庫。能夠預判故障點、故障產生后能夠利用監控平臺快速的判斷和快速的處理故障。根據大數據信息能夠精準分析車輛的運營狀況。

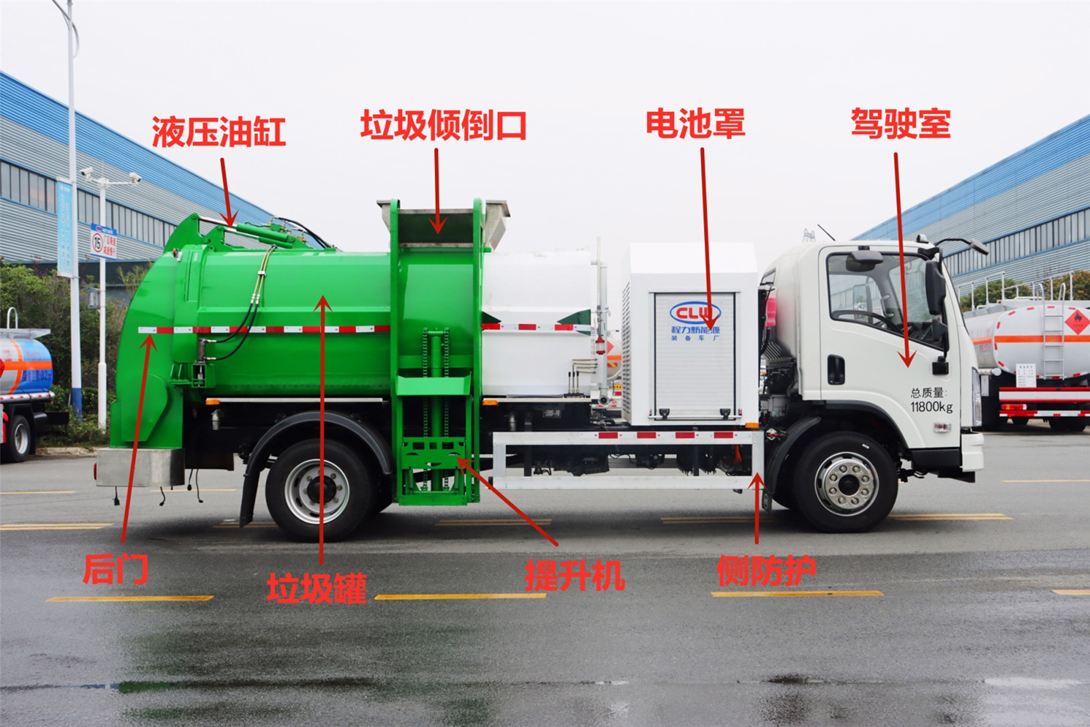

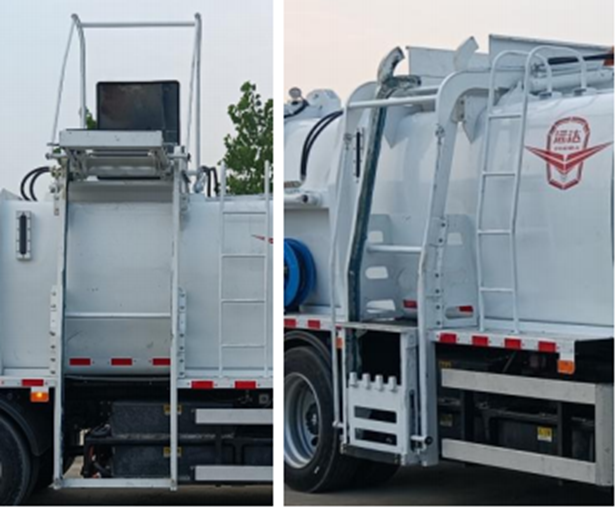

4.3、整車基本配件圖解
|
多路換向閥 |
|
|
垃圾桶提升機 |
|
|
上裝電機 |
|
|
電池防護罩及卷簾門 |
|
|
垃圾箱液壓后門 |
|
|
高壓卷盤 |
|
|
液壓油缸 |
|
|
清水箱進水口 |
|
|
污水箱出水口 |
|
5.1、底盤隨車工具

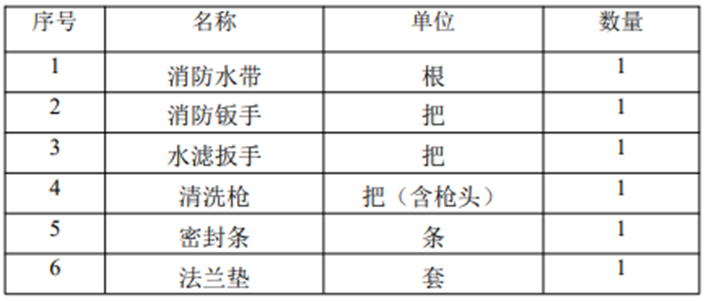

5.2整車備品備件
