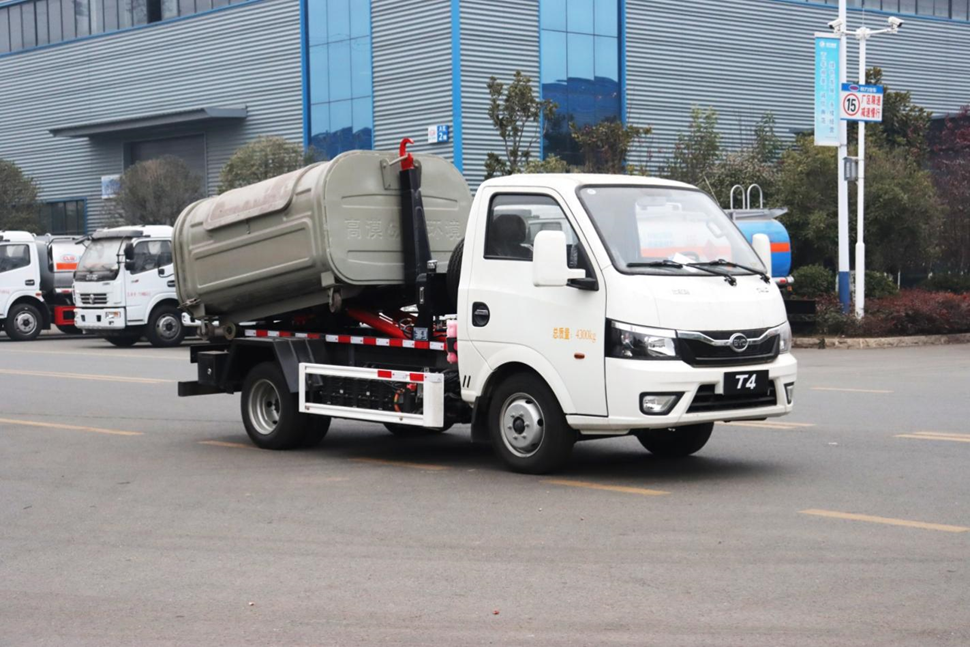

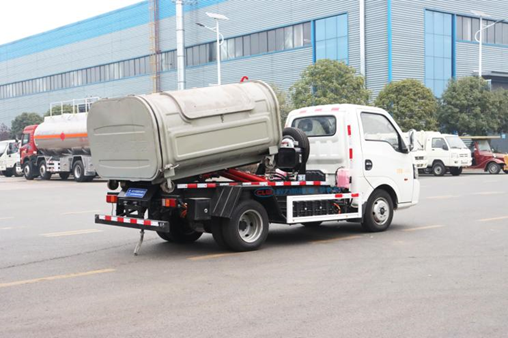

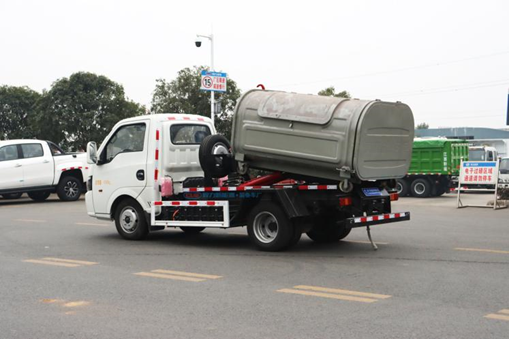

CL5042ZXXBEV純電動車廂可卸式垃圾車
特點及主要功能簡介
3.1、 整車基本參數表
|
公告型號 |
CL5042ZXXBEV 型純電動車廂可卸式垃圾車 |
外形尺寸 |
5170,4970 * 1920 * 2040 (mm) |
|
|
底盤型號 |
BYD10411N7BEVD5 |
上裝容積 |
2.5方 |
|
|
總質量 |
4300KG |
上裝電動機額定功率 |
5.5KW |
|
|
整備質量 |
2440KG |
上裝每小時消耗電量 |
3KWH |
|
|
軸距 |
2700MM |
建議充電樁功率 |
120KW |
|
|
輪胎 |
185R15LT |
充電時間（建議功率下） |
約1.15小時 |
|
|
軸數 |
2 |
底盤滿載續航里程 |
280 KM |
|
|
底盤電機**功率 |
80 KW |
電池類別 |
磷酸鐵鋰蓄電池 |
|
|
電池組額定電壓 |
289.8V |
電池品牌 |
比亞迪 |
|
|
電池電量 |
63KWH |
燃料種類 |
純電動 |
|
純電動車廂可卸式垃圾車是在純電動二類底盤的基礎上，加裝垃圾箱勾臂、液壓系統，由機械、液壓（氣路）、電器三部分合為一體的專用垃圾轉運車。
工作原理：采用電機帶動液壓油泵，液壓閥**液壓油缸，效率高，噪音小，操作方便。
該產品適用于城市主干道、公路、廣場、鄉村等場地進行垃圾轉運，也可用于建筑垃圾轉運作業。
底盤采用比亞迪純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1) 動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為4300kg；
(4) 搭載63kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
(5) 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。另外，比亞迪底盤都是直接電機帶動，沒有取力口，節省操作步驟。
(1) 采用知名品牌液壓油缸、**器，質量穩定可靠，永磁永不電機直接帶動。
(2) 駕駛室智能操作，自動**，操作方便靈活；
(3) 可匹配市場上通用的同等大小垃圾箱，方便用戶即買即用。
(4) 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
底盤參數表
|
總質量（kg） |
4300 |
|
軸距（mm） |
2700 |
|
整車電量（kwh） |
63.75 |
電機**功率（kw） |
80 |
|
|
整車電壓平臺（V） |
289.8 |
電機型號 |
TZ180XSE |
|
|
**車速（km/h） |
90 |
**爬坡度 |
20% |
|
|
接近角/離去角（°） |
19/17 |
**小轉彎半徑（mm） |
6 |
|
|
**小離地間隙（mm） |
155 |
上裝配電功率（kw） |
13 |
|
|
前后橋承載（t） |
前橋1.5T,后橋2.8T |
充電時間（h） |
1.15 |
|
|
續駛里程（工況法km） |
280 |
輪胎規格 |
185R15LT |
|
|
驅動電機 |
同軸橋 |
轉向系統 |
EHPS(電動液壓助力) |
|
|
充電型式 |
DC55kw |
方向盤 |
無按鍵四幅方向盤 |
|
|
電池型式 |
磷酸鐵鋰電池 |
轉向管柱 |
兩向可調 |
|
|
駐車型式 |
機械手剎 |
制動型式 |
液壓 |
|
|
駕駛室型式 |
短頭單排 |
制動器 |
前盤后鼓 |
|
|
駕駛室翻轉型式 |
不可翻轉 |
輪胎 |
無內胎子午線輪胎 |
|
|
駕駛室懸置 |
橡膠懸置 |
車窗 |
電動 |
|
箱體 |
可匹配箱體規格 |
2.5-3（m3） |
|
|
上裝電機 |
類型 |
永磁同步電機 |
|
|
冷卻方式 |
水冷 |
||
|
專用參數 |
驅動方式 |
永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。 |
|
|
液壓油缸 |
型式 |
焊接式液壓油缸 |
|
|
品牌 |
海普瑞斯 |
||
|
氣控閥 |
品牌 |
漢晟 |
|
|
液壓閥組 |
品牌 |
海普瑞斯/中梅 |
|
|
拉臂勾 |
CL-XLY-LB03 |
||
|
整車技術參數 |
|||
|
產品** |
程力牌 |
公告批次 |
344 |
|
產品名稱 |
純電動車廂可卸式垃圾車 |
產品型號 |
CL5042ZXXBEV |
|
總質量(Kg) |
4300 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
1730 |
外形尺寸(mm) |
5170,4970x1920x2040 |
|
整備質量(Kg) |
2440 |
貨廂尺寸(mm) |
xx |
|
額定載客(人) |
準拖掛車總質量(Kg) |
||
|
接近角/離去角(°) |
19/17 |
前懸/后懸(mm) |
1180/1290,1180/1090 |
|
軸荷(Kg) |
1450/2850 |
**車速(Km/h) |
90 |
|
備注 |
ABS型號:CM4YL;ABS生產企業:廣州瑞立科密汽車電子股份有限公司;儲能裝置種類:磷酸鐵鋰蓄電池;儲能裝置生產企業:深圳市比亞迪鋰電池有限公司(單體),汕尾比亞迪汽車有限公司(總成);側,后防護裝置材料為Q23**,與車輛均采用螺栓連接;后防護斷面尺寸(mm):120×60,離地高度375mm;專用功能及裝置描述:專用裝置:拉臂機構,主要用于城鎮環衛垃圾的運輸,其他說明:驅動電機類型:永磁同步電動機,額定功率50kW,峰值功率80kW,生產企業:長沙市比亞迪汽車有限公司;選裝ETC裝置;長度/后懸對應關系(mm):5170/1290,4970/1090,選裝閥蓋 |
||
|
底盤技術參數 |
|||
|
底盤型號 |
BYD10411N7BEVD5 |
底盤品牌 |
比亞迪牌 |
|
生產企業 |
比亞迪汽車工業有限公司 |
生產地址 |
深圳市坪山新區坪山橫坪公路3001號,湖南省長沙市雨花區環保東路88號,廣西壯族自治區桂林永福縣蘇橋鎮蘇橋園1期A區13號 |
|
軸數 |
2 |
輪胎數 |
6 |
|
軸距 |
2700 |
||
|
輪胎規格 |
185R15LT |
||
|
鋼板彈簧片數 |
3/3,3/4+2,3/6,3/4,3/5 |
||
|
前輪距(mm) |
1375 |
后輪距(mm) |
1310 |
|
燃料種類 |
純電動 |
排放依據標準 |
|
|
發動機型號 |
發動機生產企業 |
排量(ml) |
功率(Kw) |
|
TZ180XSE |
長沙市比亞迪汽車有限公司 |
- |
80 |
4、產品主要結構

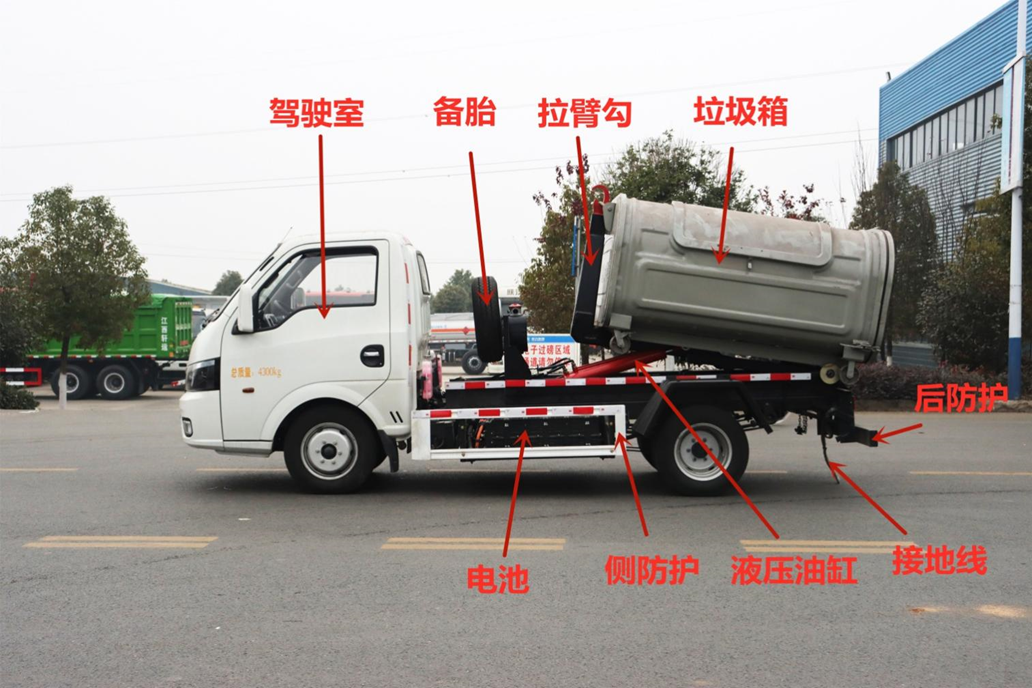

4.1、整車基本結構分解圖
4.2、整車基本配件圖解
|
電磁閥 |
|
|

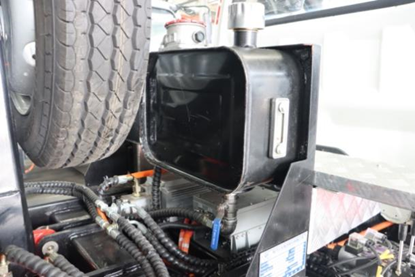

液壓油箱 |
|
|

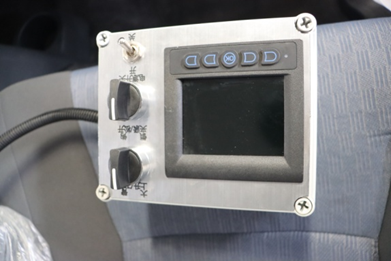

上裝**盒 |
|
|

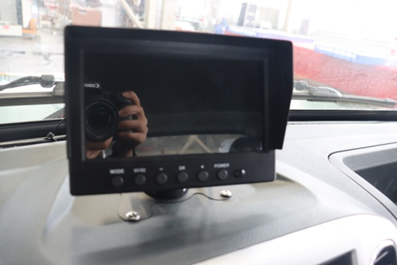

倒車影像 |
|
|

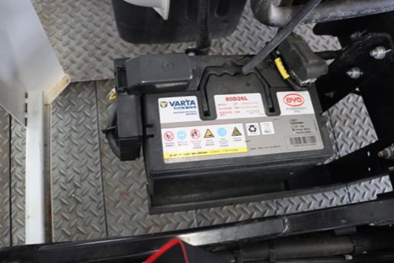

低壓電瓶 |
|
|

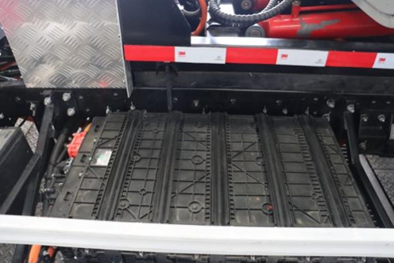

電池 |
|
|

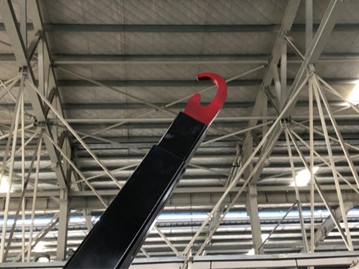

拉臂勾 |
|
