特點及主要功能簡介
整車基本參數表
|
公告型號 |
CL5031ZXXBEV 型純電動車廂可卸式垃圾車 |
外形尺寸 |
4860,4660 * 1665,1620 * 2050,2020 (mm) |
||
|
底盤型號 |
SC1032DBADBEV |
上裝容積 |
2.5方 |
||
|
總質量 |
2695KG |
上裝電動機額定功率 |
5.5KW |
||
|
整備質量 |
1745KG |
上裝每小時消耗電量 |
3KWH |
||
|
軸距 |
3200MM |
建議充電樁功率 |
120KW |
||
|
輪胎 |
175R14LT |
充電時間（建議功率下） |
約1.15小時 |
||
|
軸數 |
2 |
電池類別 |
磷酸鐵鋰蓄電池 |
||
|
底盤電機**功率 |
60 KW |
電池品牌 |
寧德時代 |
||
|
電池電量 |
46KWH |
燃料種類 |
純電動 |
||
|
底盤滿載續航里程 |
220 KM |
||||
純電動車廂可卸式垃圾車是在純電動二類底盤的基礎上，加裝垃圾箱勾臂、液壓系統，由機械、液壓（氣路）、電器三部分合為一體的專用垃圾轉運車。
工作原理：采用電機帶動液壓油泵，液壓閥**液壓油缸，效率高，噪音小，操作方便。
該產品適用于城市主干道、公路、廣場、鄉村等場地進行垃圾轉運，也可用于建筑垃圾轉運作業。
底盤采用長安純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1) 動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配杯托、卡槽、儲物盒等儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為2695kg；
(4) 搭載46kWh大容量動力電池，滿足各類垃圾收運車使用需求；
(5) 配備上裝取電接口，滿足各類專用車上裝電動化需求。
(1) 采用知名品牌液壓油缸、**器，質量穩定可靠，永磁同步電機直接帶動。
(2) 駕駛室智能操作，自動**，操作方便靈活；
(3) 可匹配市場上通用的同等大小垃圾箱，方便用戶即買即用。
(4) 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
3.1、底盤參數
3200軸距，電子換擋，手動空調，電動門窗，電子助力，電子式組合儀表，R175R14輪胎，帶防抱死系統，前盤后鼓制動，鋼板彈簧片數—/6，寧德時代磷酸鐵鋰電池（46.36度電)，續航里程290公里，支持快充（1小時），慢充（10小時），蘇州匯川永磁同步電機（TZ180XSIN102），額定功率30KW，峰值功率60KW。
|
箱體 |
可匹配箱體規格 |
2.5-3（m3） |
|
|
上裝電機 |
類型 |
永磁同步電機 |
|
|
冷卻方式 |
水冷 |
||
|
專用參數 |
驅動方式 |
永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。 |
|
|
液壓油缸 |
型式 |
焊接式液壓油缸 |
|
|
品牌 |
海普瑞斯 |
||
|
氣控閥 |
品牌 |
漢晟 |
|
|
液壓閥組 |
品牌 |
海普瑞斯/中梅 |
|
|
拉臂勾 |
CL-XLY-LB03 |
||
|
產品** |
程力牌 |
公告批次 |
356 |
||||
|
產品名稱 |
程力牌CL5031ZXXBEV型純電動車廂可卸式垃圾車 |
||||||
|
總質量(kg) |
2695 |
罐體容積(m3) |
|||||
|
額定質量(kg) |
820 |
外形尺寸(mm) |
4860，4660X1665,1620X2050,2020 |
||||
|
整備質量(kg) |
1745 |
貨廂尺寸(mm) |
1958X1450X1010 |
||||
|
額定載客(人) |
準拖掛車總質量(kg) |
||||||
|
駕駛室準乘人數(人) |
2 |
鞍座**載質量(kg) |
|||||
|
接近角/離去角(°) |
38/32,38/31 |
前懸/后懸(mm) |
565/1095,565/895 |
||||
|
軸荷(kg) |
1150/1545 |
**車速(km/h) |
100 |
||||
|
備注： |
備注：1、專用裝置:拉臂裝置及液壓系統,實現對垃圾的裝載及卸料作業功能;2、ABS型號:WX80;ABS生產企業:浙江萬向**有限公司;儲能裝置種類:磷酸鐵鋰動力蓄電池;儲能裝置生產企業:寧德時代新能源科技股份有限公司;選裝ETC車載裝置;選裝前霧燈;驅動電機類型:永磁同步電機;電機額定功率30kW,峰值功率60kW;選裝不同款式前格柵;3.該車配備隨車工具,無備胎,冷卻液,清洗液等。長度(mm)/后懸(mm)/離去角(度)對應關系:4860/1095/31,4660/895/32 |
||||||
|
【底盤技術參數】 |
|||||||
|
底盤型號 |
SC1032DBADBEV 二類 河北長安汽車有限公司 |
底盤名稱 |
純電動載貨汽車底盤 |
||||
|
**名稱 |
長安牌 |
生產企業 |
河北長安汽車有限公司 |
||||
|
軸數 |
2 |
輪胎數 |
4 |
||||
|
軸距(mm) |
3200 |
||||||
|
輪胎規格 |
175R14LT |
||||||
|
鋼板彈簧片數 |
-/6 |
前輪距(mm) |
1370 |
||||
|
燃料種類 |
純電動 |
后輪距(mm) |
1360 |
||||
|
排放依據標準 |
|||||||
|
發動機型號 |
發動機生產企業 |
發動機排量 |
發動機功率 |
||||
|
TZ180XSIN102 |
蘇州匯川聯合動力系統有限公司 |
0 |
60 |
||||
4、產品主要結構

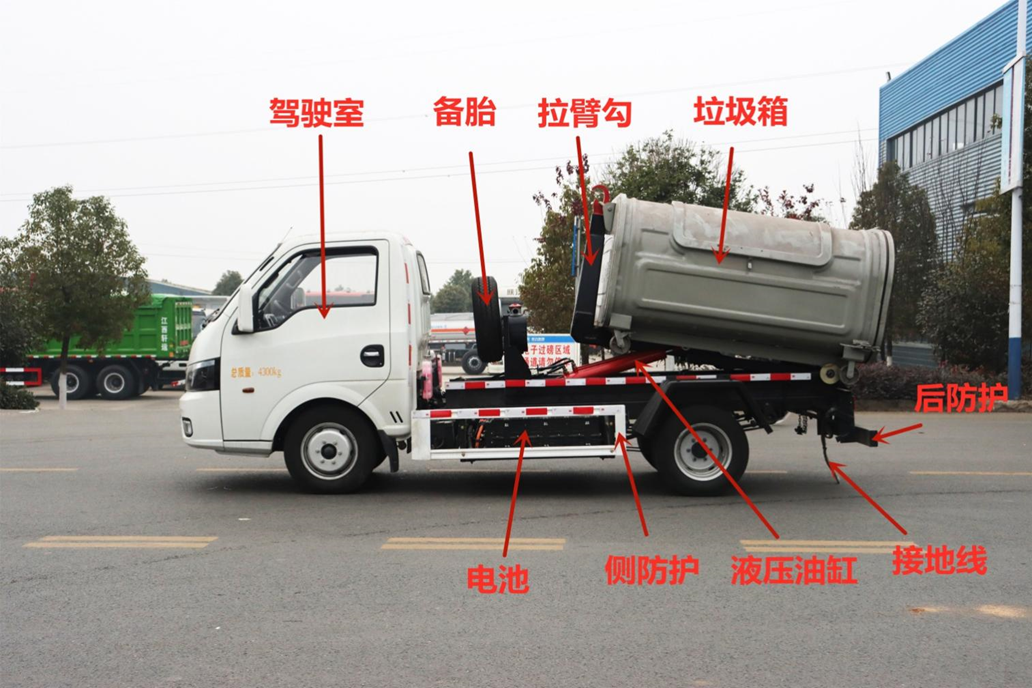

4.1、整車基本結構分解圖
4.2、整車基本配件圖解
|
電磁閥 |
|
|

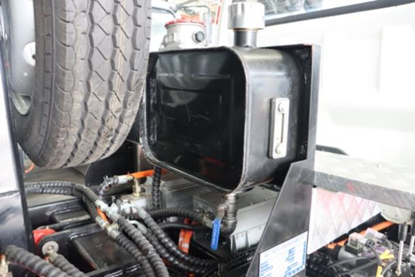

液壓油箱 |
|
|

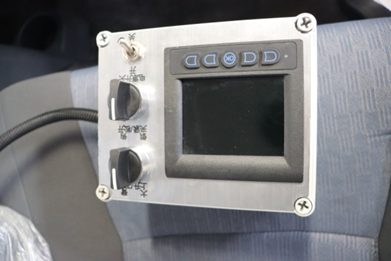

上裝**盒 |
|
|

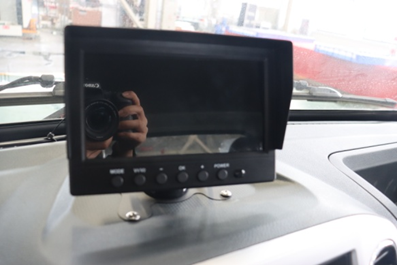

倒車影像 |
|
|

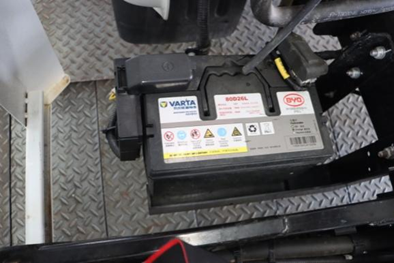

低壓電瓶 |
|
|
電池 |
|
|
拉臂勾 |
|
