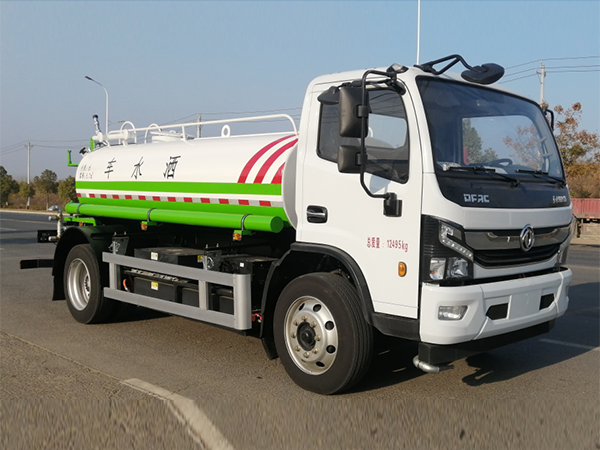

產品概況

該款純電動灑水車是我公司開發的新一代環衛產品，采用東風汽車公司EQ1121KACEV1型二類載貨汽車純電動底盤改裝，零排放。用于城市主干道、公路、廣場等場地路面養護、沖洗路面、保持道路濕潤、降低灰塵作業的專用車輛，也可用于綠化帶澆花澆樹；還可以作為緊急消防水車使用。

主要技術參數

主要技術參數

2           主要結構及性能特點

2.1  水箱

整車外型采用整體式大箱，折筋結構，有效減輕自重，增強垃圾箱的強度和剛度；

箱體內部采用環氧防腐處理，可以防止生銹、腐蝕，延長使用壽命。箱體上部設有一個人孔，方便進入清理、清潔水箱，也可以從人孔處加水；

箱體內部設有防浪板，防止車輛在行駛、加速、制動過程中，箱體內部的水的劇烈晃動，對車輛造成沖擊；

體底部裝有防旋渦裝置，在車輛進行作業時，罐體內水位會不斷降低在出水口形成一個較深的漩渦，這時，部分空氣開始吸入水泵導致水泵流量不穩定作業效果變差，噪音增大嚴重時還會發生氣蝕影響水泵壽命。加入該裝置，可以防止旋渦形成，提供清水的利用率，延長水泵的使用壽命。

2.2  前沖后灑噴嘴

前沖圓錐噴嘴沖洗路面寬度可覆蓋6條車道；后灑圓柱噴嘴，噴出均勻的扇形水霧，寬度可到14m，能有效抑制路面灰塵；

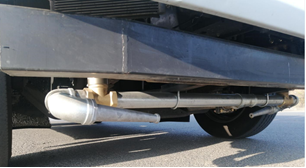

前沖

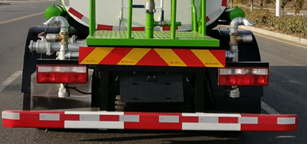

后灑噴頭

后置水炮

360°旋轉的后置水炮，可設置成柱狀或霧狀出水，**遠射程超過35米；

1.1  選裝配置

電控系統

采用“顯示屏+**器+CAN總線操作面板”的**模式。

動力單元：采用電機與低壓水泵直驅，水泵取消減速箱、聯軸器，傳動效率更高。

中控屏

采用7.0寸的中控屏**，防護等級IP65，分辨率800*480TFT。監控傳感器信號狀態；上裝故障代碼顯示；上裝電機、電控電參數監控和顯示等功能；

語音播報器

可以用于播放音樂，具備多種的語音提示和音樂報**，準確播報各種安全提示和故障點。

 二類底盤

采用東風EQ1121KACEV1型二類載貨汽車底盤，該底盤專門為壓縮式垃圾車輛定制開發，底盤布置緊湊。

動力電池

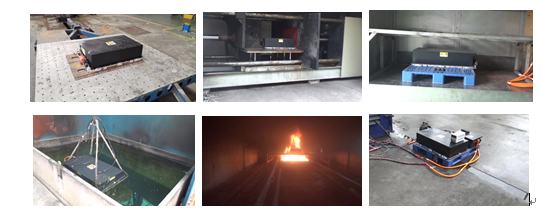

該車型動力電池為湖北億緯動力有限公司所生產的G173L-1P54SHW型磷酸鐵鋰動力電池箱。電池系統通過2并3串的連接方式，將6組電池箱組成動力電池總成。

G173L-1P54SHW型動力電池箱由54個G173L方形鋁殼單體電芯串聯后PACK成箱，工作溫度范圍達-30℃～60℃，防護等級達IP68。

電池系統配置加熱膜，可滿足北方寒冷區域使用需求。

具有過溫、過充、過放、短路等多重防護，性能穩定、安全可靠。

驅動電機

底盤配置中車電機的220kW大扭矩高效永磁同步型電機，產品可靠、高鐵品質，搭配中車時代電機**器，在滿足了電動車駕駛的舒適性和經濟性的同時，還可實現25%以上的爬坡度。

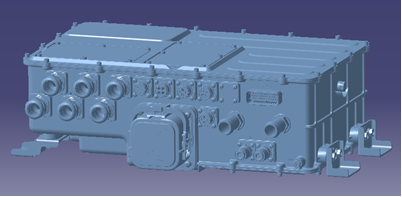

五合一**器

底盤采用江蘇吉泰科電氣股份有限公司為東風汽車所研制的五合一**器，集成了助力轉向電機**器、空氣壓縮機電機**、DC/DC、高壓輸配電和上裝高壓預充取電共五項功能，其中上裝配電預留20+60+120kW三個大功率取電接口，方便各類型上裝電動化功率取電需求。

該五合一采用集成化設計，大幅提升功率密度的同時，具有高智能、高穩定、高安全的特點。

安全防護：

l  漏電檢測：車輛上電狀態可通過絕緣檢測模塊監控整車是否漏電；

l  多層保護：車輛在正常充放電過程中，整車**器、主控、輔控、電池管理系統多層監控保護電流情況，保證高壓安全；

l  主動放電功能：整車下電后，高壓電器零部件電壓迅速降低到36V以下的安全電壓，保證安全。

1           產品主要優勢

1.1  節能降耗

**匹配上裝驅動電機，使電機始終處于**效區域運行。

電機與低壓水泵直連，取消了傳動軸（或聯軸器）、水泵取消了減速箱，與傳統方式相比，整體長度縮短了300mm以上，重量減輕40kg以上。

1.2  電控系統智能

采用“顯示屏+**器+CAN總線操作面板”的**模式。中控屏可以監控傳感器信號狀態；上裝故障代碼顯示；上裝電機、電控電參數監控和顯示等功能；可以通過遠程終端傳遞給監控平臺，實時監控車輛作業指標，大幅度提高車輛的售后服務效率。

采用壓力型水位傳感器，中控屏上實時顯示水位高度。

具備低水位報**、水箱缺水電機自動停機功能。

氣控球閥與電動水泵的開啟和關閉，設計邏輯先后順序，杜絕因水泵運行而氣控球閥未開啟形成的憋壓現象，導致密封墊片沖脫。

1.3  質量優良

核心零部件均與知名企業合作開發；氣控球閥采用黃銅球閥，管路采用優質鍍鋅管，質量優良，可靠度高。

隨車工具/備品備件

 表1 底盤隨車工具

 表2 備品備件清單
