東風純電動灑水車基本參數：
東風11方純電動灑水車整車型號CL5182GSSBEV,底盤型號：DFH1180BEV1,4500mm軸距，磷酸鐵鋰電池，永磁同步電機，整車電量210kwh，充電時間2h，滿載工況行駛里程300km。
上裝容積11立方，罐體采用Q235優質碳鋼材質，鋁合金后平臺、鋁合金側防護、后防護裝置材料為Q34**，60-90灑水水泵，全自動前沖、后灑、高炮，可在駕駛室一鍵操作灑水功能。高炮射程可達35米以上。
|
公告型號 |
CL5182GSSBEV型純電動灑水車 |
外形尺寸 |
8200X2500X3200 |
|
|
底盤型號 |
DFH1180BEV1 |
上裝容積 |
11方 |
|
|
總質量 |
18000KG |
上裝電動機額定功率 |
30KW |
|
|
整備質量 |
9420KG |
上裝每小時消耗電量 |
20KWH |
|
|
軸距 |
4500MM |
建議充電樁功率 |
120KW |
|
|
輪胎 |
295/80R22.5 18PR |
充電時間（建議功率下） |
約2小時 |
|
|
軸數 |
2 |
底盤滿載續航里程 |
300 KM |
|
|
底盤電機**功率 |
160KW |
電池類別 |
磷酸鐵鋰電池 |
|
|
電池組額定電壓 |
608V |
電池品牌 |
寧德時代 |
|
|
電池電量 |
210KWH |
燃料種類 |
純電動 |
|
純電動灑水車是在純電動二類底盤的基礎上，加裝低壓沖洗、灑水系統，由機械、液壓（氣路）、電器三部分合為一體的專用灑水作業車。
工作原理：采用自吸式雙級離心泵，效率高、灑水寬度大、水**射程遠，低壓水泵由底盤變速器取力器通過傳動軸直接傳動。
該產品適用于城市主干道、公路、廣場等場地路面養護、沖洗路面、保持道路濕潤、降低灰塵作業，也可用于綠化帶澆花澆樹；還可以作為緊急消防水車使用。
底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1) 動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為18000kg；
(4) 搭載210kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
2.2、整車性能特點
(1) 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。
(2) 采用知名品牌自吸式雙級離心泵，質量穩定可靠，揚程大，質量穩定可靠，上裝電機取力傳動；
(3) 前沖圓錐噴嘴，自動**，操作方便靈活沖洗路面寬度可覆蓋8條車道；后灑圓柱噴嘴，噴出均勻的扇形水霧，寬度可到10m，能有效抑制路面灰塵；
(4) 360°旋轉的后置水炮，可設置成柱狀或霧狀出水，射程超過38米；
(5) 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
|
底盤公告號 |
DFH1180BEV1 |
|
電機類型 |
永磁同步電機 |
|
底盤尺寸（mm） |
7850*2500*2840 |
電機額定/峰值功率（kW） |
80/160 |
|
|
軸距（mm） |
4500 |
電機額定/峰值扭矩（Nm） |
600/1100 |
|
|
前/后懸（mm） |
1430/1920 |
電機額定/峰值轉速（rpm） |
3473/8700 |
|
|
前/后輪距（mm） |
1920/1880 |
電機冷卻方式 |
水冷 |
|
|
二類底盤整備質量（kg） |
7400 |
電池電量（kWh） |
210 |
|
|
**總質量（kg） |
18000 |
電芯類型 |
磷酸鐵鋰 |
|
|
**車速（km/h） |
89 |
溫控系統 |
標配加熱帶 |
|
|
續駛試驗里程（km） |
300 |
車架幅面尺寸（mm） |
80 |
|
|
充電時間（h） |
1.5-2小時 180A直流充電 |
車架寬度（mm） |
250 |
|
|
0-50km加速性能（s） |
≤9.2 |
前板簧 |
8 |
|
|
駕駛室 |
D530平頭半排駕駛室 |
后板簧 |
10+8 |
|
|
乘載人數 |
3 |
減震器 |
雙向筒式減震器 |
|
|
輪胎規格 |
10.00R20 18PR |
前橋 |
6t前橋 |
|
|
方向機類型 |
循環球式 |
后橋 |
16t單減 |
|
|
方向助力型式 |
電控助力 |
|
駐車制動器 |
彈簧儲能斷氣制動 |
|
制動型式 |
雙回路氣制動 |
|
空調 |
單冷空調+PTC暖風 |
|
行車制動器 |
前后鼓式制動器 |
|
安全配置 |
ABS |
|
罐體參數 |
罐體厚度 /涂層 |
4.5mm/（罐體內部做防腐防銹涂層） |
||
|
罐體尺寸（mm） |
4800×2100×1270 |
|||
|
水罐公告有效容積/**容積（m3） |
8.736/11 |
|||
|
罐體材質 |
Q235碳鋼（選裝不銹鋼罐體） |
|||
|
上裝電機 |
類型 |
永磁同步電機 |
||
|
冷卻方式 |
水冷 |
|||
|
專用參數 |
管路直徑（mm） |
主管路65#，副管路50# |
||
|
驅動方式 |
永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。 |
|||
|
低壓水泵 |
型式 |
雙級葉輪離心式 |
||
|
品牌 |
龍晟 |
|||
|
型號 |
50/110 |
|||
|
揚程 |
110m |
|||
|
轉速 |
1480r/min |
|||
|
水閥 |
氣控球閥 |
|||
|
灑水寬度（m) |
≥16 |
|||
|
沖洗寬度（m) |
≥24 |
|||
|
灑水速度（km/h） |
7~20 |
|||
|
水炮射程（m） |
≥40 |
|||
|
作業時間（h） |
1-2 |
|||
|
罐體右側花灑 |
選裝 |
|||
|
上下噴霧 |
選裝 |
|||
|
卷盤 |
選裝 |
|||
|
3.3 整車公告參數： |
|||||
|
|
|||||
|
【整車技術參數】 |
|||||
|
產品** |
程力牌 |
公告批次 |
337 |
||
|
產品名稱 |
程力牌CL5182GSSBEV型純電動灑水車 |
||||
|
總質量(kg) |
18000 |
罐體容積(m3) |
|||
|
額定質量(kg) |
8450,8385 |
外形尺寸(mm) |
8200X2500X3200 |
||
|
整備質量(kg) |
9420 |
貨廂尺寸(mm) |
XX |
||
|
額定載客(人) |
準拖掛車總質量(kg) |
||||
|
駕駛室準乘人數(人) |
2,3 |
鞍座**載質量(kg) |
|||
|
接近角/離去角(°) |
16/11 |
前懸/后懸(mm) |
1430/2270 |
||
|
軸荷(kg) |
6500/11500 |
**車速(km/h) |
89 |
||
|
備注： |
備注：ABS型號:J ABS;ABS生產企業:焦作博瑞克**技術有限公司;儲能裝置種類:磷酸鐵鋰蓄電池;儲能裝置生產企業:寧德時代新能源科技股份有限公司;側后防護情況:側面防護裝置材料采用鋁合金100,連接方式為螺栓連接,后防護裝置材料為Q34**,連接方式為螺栓連接,后部防護裝置的斷面尺寸為:60×120(mm),離地面高度460mm;罐體有效容積(立方米)、罐體外形尺寸(mm):罐體有效容積:8.6立方米,運輸介質: 水,介質密度:1000千克/立方米,罐體外形尺寸(長×長軸×短軸(mm)): 4800×2100×1270;專用功能及裝置:專用裝置:罐體,灑水系統,主要用于園林綠化灑水及路面灑水;其他說明:電機的額定/峰值功率分別為:80kW/160kW; |
||||
|
【底盤技術參數】 |
|||||
|
底盤型號 |
DFH1180BEV1 |
底盤名稱 |
純電動載貨汽車底盤 |
||
|
**名稱 |
東風牌 |
生產企業 |
東風商用車有限公司 |
||
|
軸數 |
2 |
輪胎數 |
6 |
||
|
軸距(mm) |
4500,4700 |
||||
|
輪胎規格 |
10.00R20 18PR,295/80R22.5 16PR,295/80R22.5 18PR |
||||
|
鋼板彈簧片數 |
8/10+8 |
前輪距(mm) |
1900,1920,1940 |
||
|
燃料種類 |
純電動 |
后輪距(mm) |
1860,1880 |
||
|
排放依據標準 |
|||||
|
發動機型號 |
發動機生產企業 |
發動機排量 |
發動機功率 |
||
|
TZ370XS-LKM1103 |
蘇州綠控傳動科技有限公司 |
0 |
160 |
||
4.1、整車基本結構分解
4.2、整車基本配件圖解
|
作業監控顯示屏：可監控后平臺電子高炮的工作狀態。 |
|
|

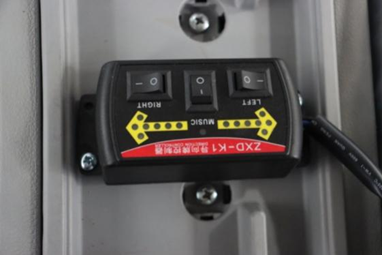

左右箭頭指示燈**器：**左右箭頭燈、**示燈 |
|
|

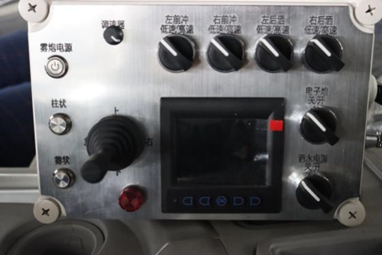

駕駛室**器：**車輛灑水功能 |
|
|

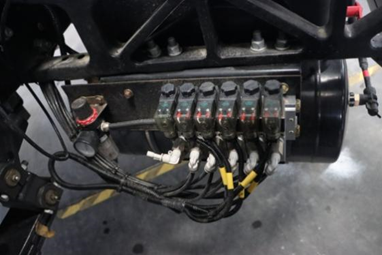

氣控閥 |
|
|

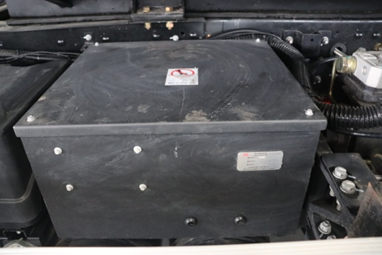

**器保護罩 |
|
|

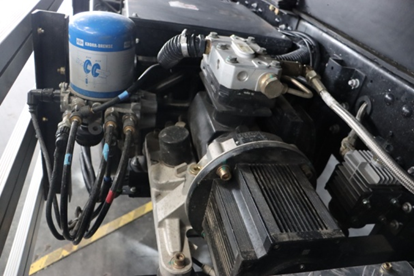

氣泵電機 |
|
|
水泵、水泵保護罩 |
|
|

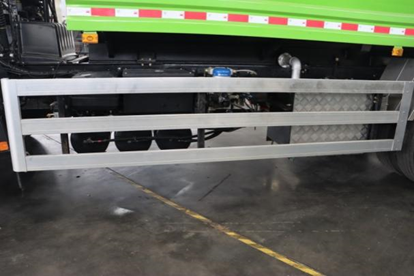

鋁合金側防護 |
|
|

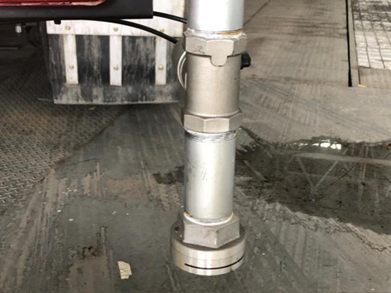

四通閥、自排口、消防水栓 |
|
|

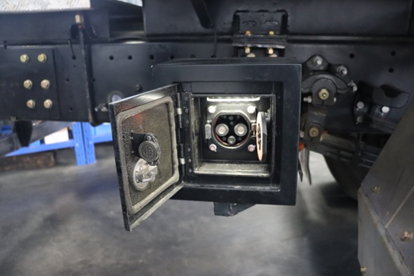

充電插口 |
|
|

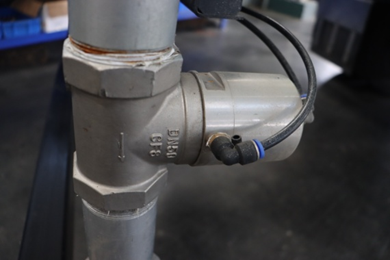

氣動球閥 |
|
|
作業監控攝像頭以及**示燈 |
|
|

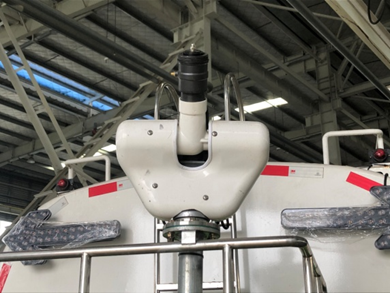

電子高射水炮 |
|
|
后灑 |
|
|

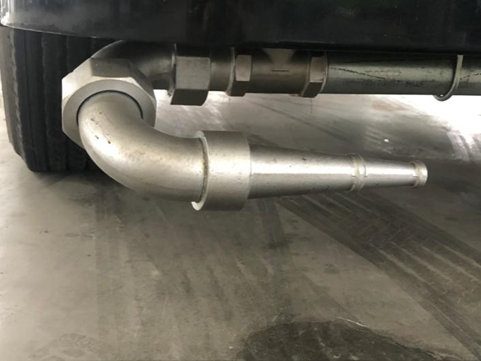

前對沖 |
|
|

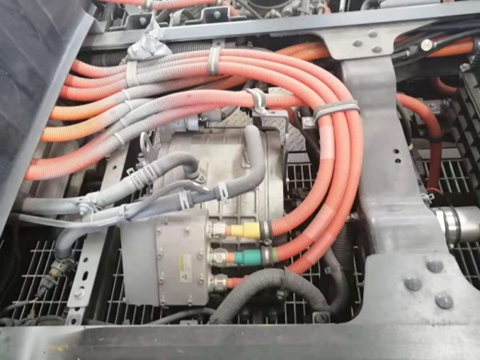

電機 |
|
|

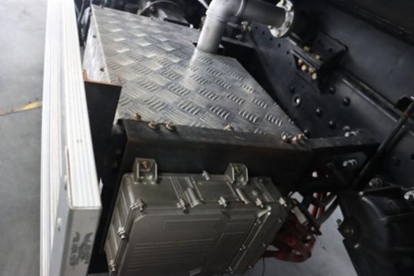

電池 |
|
