用途

用于高速公路雙側護欄清洗作業,可以進行路面噴灑、綠化、消防作業。

性能特點

1.雙刷互動作業設計，清洗效率高，作業速度快，每小時3-10km。

2.特殊設計裝置，使清洗刷與護欄板自動保持恒定距離，確保清洗的質量、效率和安全。

3.高壓水流設計，高效節水，每噸水可洗護欄2-5km。

4.獨特的刷毛設計，清洗不留死角，不劃傷漆面。

5、多種汽車底盤的配套安裝，更使客戶增加了價位的選擇空間。

6、使用安全，節能環保，穩定可靠

車型基本參數表

1.1 產品簡述

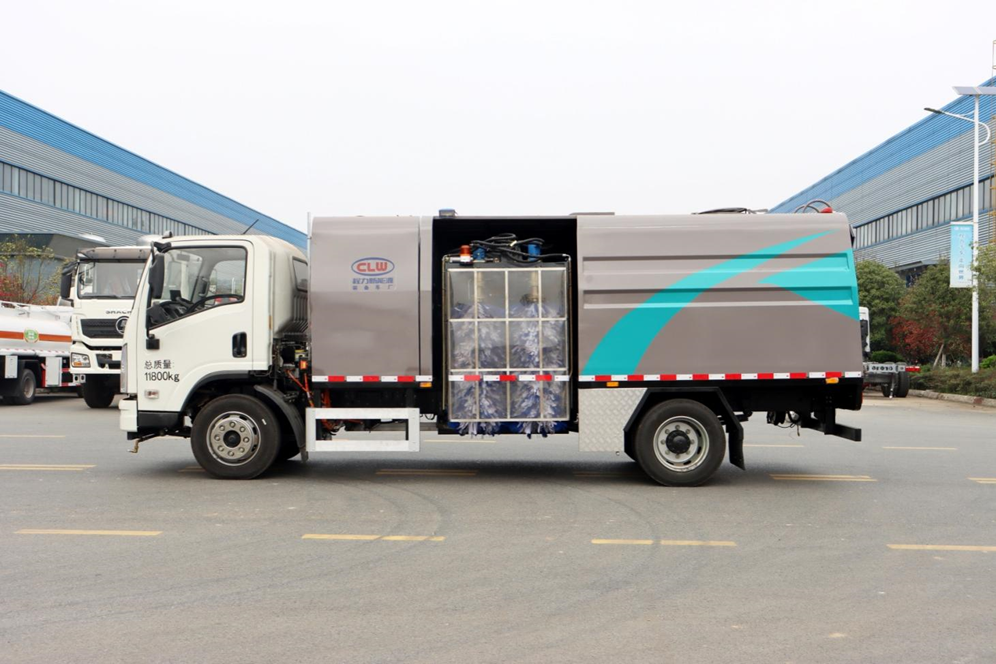

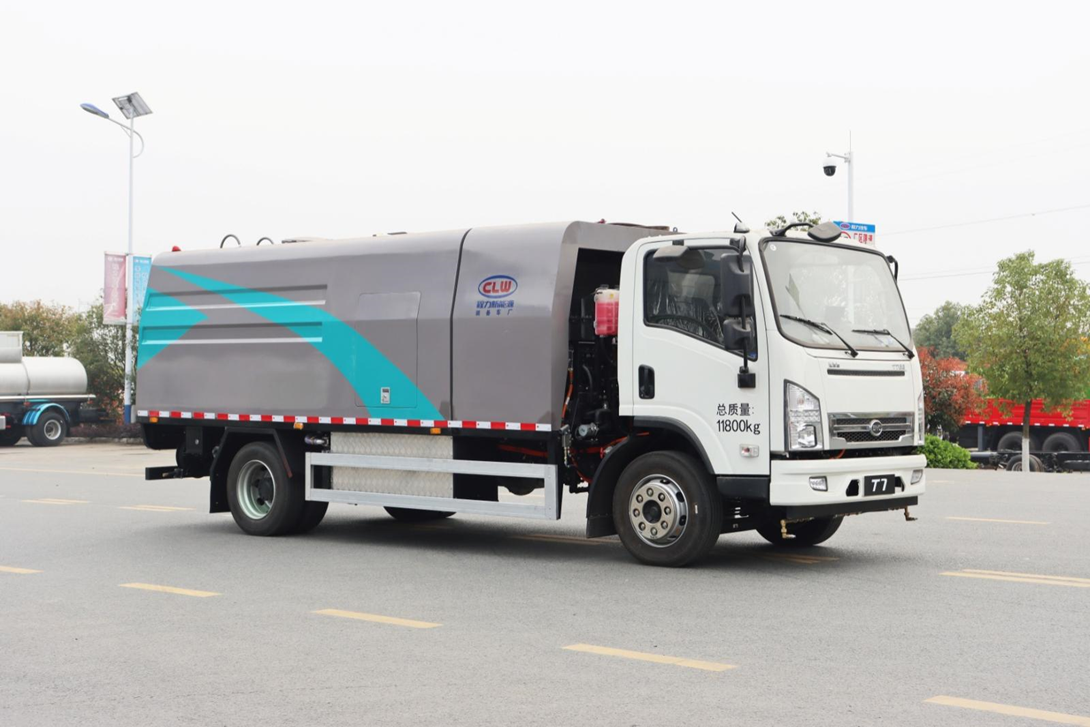

程力汽車股份有限公司環衛車系列比亞迪純電動護欄清洗車是我公司自行設計開發、具有自主知識產權、國際**技術水平的新一代護欄清洗、路沿清洗、及噴霧降塵的專用設備。該款護欄清洗車擁有各種護欄清洗的功能，將護欄的頑固附著物由清洗刷清洗感覺，具有綠色環保、功能齊全、設計合理、能耗低、清洗范圍廣、使用壽命長等特點。

1.1 使用場景

城市道路、隧道、橋梁、等路面護欄的清潔工作

2、產品性能特點

護欄清洗車詳細技術說明：

整車配置

2.1、產品性能特點

l  比亞迪純電動護欄清洗車，是在標準純電動二類底盤的基礎上，加裝沖洗系統、馬達，清洗刷，由機械、液壓、電器三部分合為一體的專用沖洗作業車。

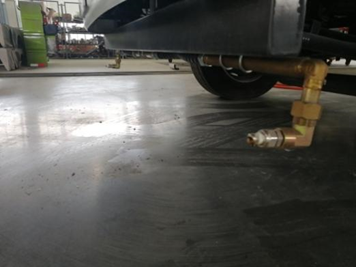

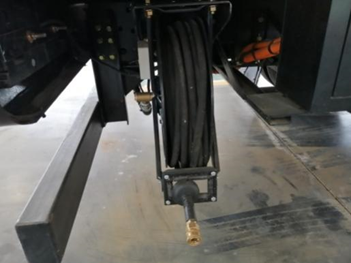

l  本車具有**的水路系統，為清洗車工作提供壓力水源。其工作原理是：利用水泵產生的水，經噴水架的噴嘴噴出，利用電機馬達帶動清洗刷，能將護欄的陳舊污漬清洗干凈；使用高壓噴**還可清洗路標、廣告牌、高架路等；噴霧系統具有強大的噴霧降塵、噴撒空氣消毒劑及調節空氣濕度功能。

l  高壓水泵由永磁同步電機驅動；

l  本車的高壓水泵、噴嘴、高壓噴**及關鍵的液壓、電氣原件均采用國際**產品，性能優良、工作可靠。

l  效果描述：

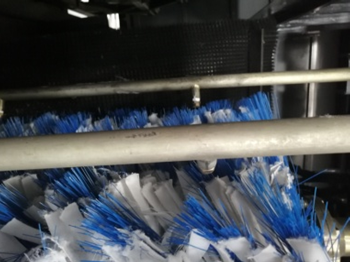

1、為了達到更好的清洗效果，清洗刷采用柱形、雙刷頭設計，同時完成兩次刷洗、三**五次噴洗(根據鋼板表面污濁程度，確定噴水次數)。我公司該產品的清洗刷直徑是根據刷體轉速對刷絲產生的離心應力科學設計的，過長的刷絲將會降低刷絲離心應力，影響清洗效果。刷體長度是根據標準的鋼板寬度設計的，當作業時，刷體與鋼板的接觸面上下有25厘米的行程，過長的刷體由于局部磨損程度不同而造成浪費。

2、為了達到更好的清洗效果，該產品采用了無須添加清洗液的設計方式。因?yàn)椋魏我环N清洗液都是粘滑的，與水混合噴出，瞬間是不會被氣化的，因此，會降低刷絲與工作面的摩擦，降低清洗效果，而我們設計的清洗刷刷絲采用多棱聚乙烯超軟材料設計制作，不僅不會損壞鋼板表面的防腐裝飾層，還可以有效地清除不同的污濁物，同時，比起添加清洗液的清洗方式更加環保。

3、為了達到更好的清洗效果，設計工作速度范圍廣，刷體轉速高、范圍大，操作者可以根據工作面的污濁程度，更加靈活地掌握工作速度，以便提高工作效率。

2.2、產品優勢

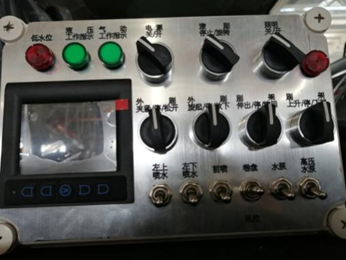

1、啟動、停機、升降、偏轉、作業，全部在駕駛室操作。

2、 雙滾刷作業，清洗效率高，作業速度快，3-10km/h。

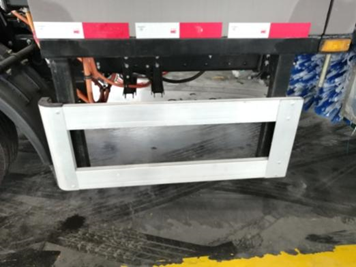

3、液壓保護裝置、滾刷雙側防護、保持滾刷與護欄板恒定距離，清洗質量穩定

4、高壓水流清洗、高效節水，每噸水可洗護欄2-5km。

5、多棱柔性刷絲、高壓洗刷:清洗不留死角，無損漆面。

6、高強金屬結構:穩定可靠。

7、全部液壓驅動，性能穩定，質量可靠。

8、**特制水循環水冷液壓油箱，作業時液壓油和液壓管道不起熱，很好保護設備的正常運行。

9、滾刷機構位于整車左側，操作人員可直接明了的進行操作

10、采用底盤供電上裝**電機驅動系統，保證清洗機工作穩定，同時節約能源

11、技術**，設計合理，使用安全，節能環保，工作穩定可靠

2.3、底盤

底盤采用比亞迪純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：

(1)   動力電池布置方式采用后背布置，采用窄托架裝配，適應各類專用上裝改裝需求；

(2)   駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；

(3)   整車輕量化設計，**總質量為11800kg；

(4)   搭載222kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；

（6）    配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。       零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。

（7）       底盤承載能力強：后雙胎、軸距多樣化       **爬坡度超20%，適合各種路況作業

（8）       上裝取電范圍廣，適合各類環衛車改裝

（9）         轎車化內飾及舒適性設置，電子化操控

（10）     安全可靠：配置比亞迪國內高端電池品牌

（11）      增配置：電源總開關，電池加熱系統

（12）      整車配置電量大，長時間作業無憂慮

3.1、底盤基本參數表

3.2、整車專用參數表

4.1、整車基本結構分解

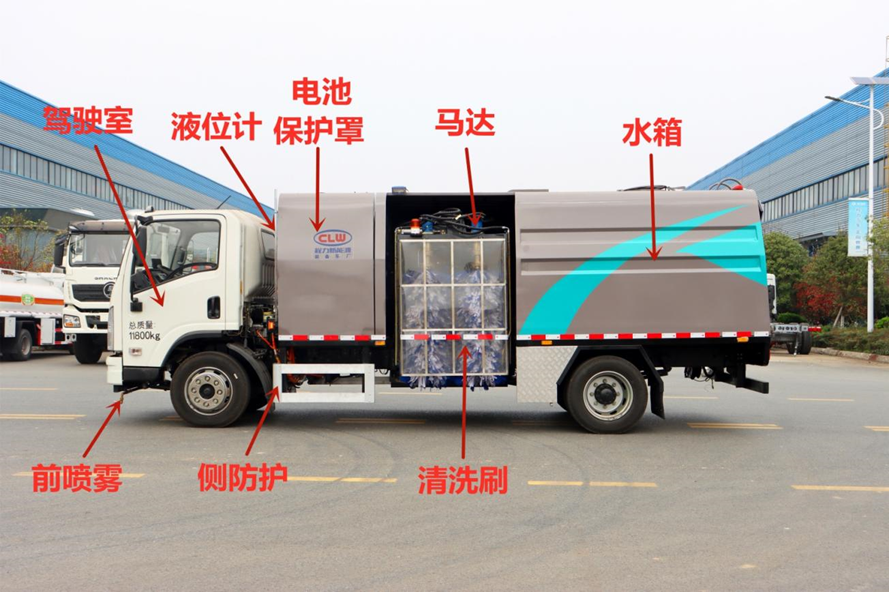

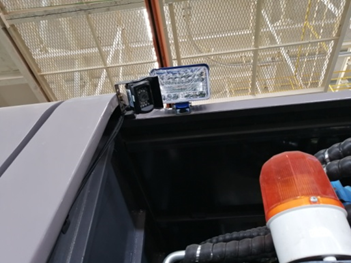

4.2、整車配件圖解
