高壓清洗車產品功能特點
1、前排7噴嘴形成的高壓噴射水幕，左右15度的偏角，可有效清潔路面。
2、左右超過45度偏角的單點清淤，**限度的清除頑漬。
3、后置20米長的高壓卷盤配多種角度的清洗**，是清除小廣告的好幫手。
4、車載上裝帶動高壓泵，整套機組性能穩定可靠。
5、優質電動推桿系統，運行流暢。
產品簡介：
CL5180GQXBEV純電動高壓清洗車是新能源高壓清洗專用車輛，該車型選用東風純電動底盤改裝，具有噪聲低、能耗低、易操作、無排放污染等特點。整車作業效率高，工況時間長，造型時尚，技術達到國內**水平。
性能特點：
● 高低壓水泵均采用電機驅動，沖洗壓力無極可調，實現提升效率、節能降耗、綠色環保的要求.● 配備前置高壓清洗，通過左右角度及位置調節實現高效清洗
程力汽車股份有限公司環衛車系列東風純電動路面清洗車是我公司自行設計開發、具有自主知識產權、國際**技術水平的新一代路面、路沿清洗、及噴霧降塵的專用設備。該款清洗車結合了低壓及高壓清洗的功能，將路面的頑固附著物由高壓噴水桿噴出的水流沖起，具有綠色環保、功能齊全、設計合理、能耗低、清洗范圍廣、使用壽命長等特點。
該產品適用于城市主干道、公路、廣場等場地路面養護、沖洗路面、保持道路濕潤、降低灰塵作業，也可用于綠化帶澆花澆樹；還可以作為緊急消防水車使用。
2、產品性能特點
高壓清洗車詳細技術說明：
整車配置
2.1、產品工作原理
l 東風純電動路面清洗車是一種雙水泵清洗車，是在標準純電動二類底盤的基礎上，加裝高壓沖洗系統、低壓沖洗系統，由機械、液壓、電器三部分合為一體的專用沖洗作業車。
l 本車具有**的高、低壓兩套水路系統，為清洗車工作提供壓力水源。其工作原理是：利用高壓水泵產生的高壓水，經噴水架的高壓噴嘴噴出，利用高壓水流的動能，以高壓力、低流量的方式清洗，強力去污，高效節水，能將路面的陳舊污漬清洗干凈；或高壓水經左（右）角噴噴出，清洗路緣、人行道及護欄隔離區；使用高壓噴**還可清洗路標、廣告牌、高架路等；噴霧系統具有強大的噴霧降塵、噴撒空氣消毒劑及調節空氣濕度功能。
l 高壓水泵由上裝永磁同步電機驅動；
l 低壓水路系統，采用雙級葉輪離心泵，效率高、灑水寬度大、水**射程遠，還可選裝綠化澆灌及自吸功能。低壓水泵由底盤變速器取力器通過傳動軸直接傳動。
l 本車的高壓水泵、噴嘴、高壓噴**及關鍵的液壓、電氣原件均采用國際**產品，性能優良、工作可靠。
（1） 水箱充分利用了車載空間，容積大，可達10m3。罐體內部做防腐防銹涂層 。
（2） 專人試車；模擬各種復雜工作環境，所有壓縮發車前實物測試。
（3） 售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。
（4） 無副發電機組，整車工作時噪音低。
1. 采用知名品牌自吸式雙級離心泵，質量穩定可靠，揚程大；進口高效柱塞泵，質量穩定可靠，上裝電機取力傳動；
2. 前沖圓錐噴嘴，自動**，操作方便靈活沖洗路面寬度可覆蓋6條車道；后灑圓柱噴嘴，噴出均勻的扇形水霧，寬度可到16m，能有效抑制路面灰塵；
3. 360°旋轉的后置水炮，可設置成柱狀或霧狀出水，**遠射程超過38米；
4. 前噴架噴桿采用專用鋁合金型材制作，采用連桿結構實現噴桿折疊，運轉阻力小，故障率低；
5. 采用帶鎖氣缸，氣缸動作、鎖止平穩、可靠，使用壽命高，可很好解決高壓清洗車前噴水架下跌問題；
6. 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1) 動力電池布置方式采用后背布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配電動門窗，中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為18000kg；
(4) 搭載229kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
（6） 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
（7） 底盤承載能力強：后雙胎、軸距多樣化 **爬坡度超20%，適合各種路況作業
（8） 上裝取電范圍廣，適合各類環衛車改裝
（9） 轎車化內飾及舒適性設置，電子化操控
（10） 安全可靠：配置億緯動力國內高端電池品牌
|
3.1、整車公告參數 |
|||||
|
產品** |
程力牌 |
公告批次 |
334 |
||
|
產品名稱 |
純電動清洗車 |
產品型號 |
CL5180GQXBEV |
||
|
總質量(Kg) |
18000 |
罐體容積(m3) |
8.66 |
||
|
額定載質量(Kg) |
8255,8775 |
外形尺寸(mm) |
8200,8500,9300,9600x2510x2840 |
||
|
整備質量(Kg) |
9030,9550 |
貨廂尺寸(mm) |
xx |
||
|
額定載客(人) |
準拖掛車總質量(Kg) |
||||
|
接近角/離去角(°) |
10/16,16/16 |
前懸/后懸(mm) |
1260/1940 |
||
|
軸荷(Kg) |
6500/11500 |
**車速(Km/h) |
90 |
||
|
備注 |
1、該車技術階段為\"發展期\",可在全國銷售;2、專業裝置為水罐,噴灑裝置及**系統等,主要功能用于清洗作業;3、罐體有效容積8.66立方米,罐體外形尺寸(長軸×短軸×長度)(mm): 2280×1450×3570; 4、帶前噴水架時前伸/整車長度/軸距/整備質量/額定載質量/接近角:1100mm/9300mm/5000mm/9550kg/8255kg/10度,1100mm/9600mm/5300mm/9550kg/8255kg/10度;不帶前噴水架對應總長/軸距/整備質量/額定載質量/接近角為:8200mm/5000mm/9030kg/8775kg/16度;8500mm/5300mm/9030kg/8775kg/16度;5、側防護裝置的材質為Q235,連接方式為螺栓連接;后部防護裝置的材料為Q345-B,連接方式為螺栓連接,斷面尺寸為120mm×50m,離地高度為485mm;6、該車可選裝鴨嘴,對沖裝置,選裝不帶前噴水架;7、安裝具有衛星定位功能的行駛記錄儀;8、儲能裝置種類/生產企業:磷酸鐵鋰蓄電池/湖北億緯動力有限公司;9、電機的額定/峰值功率分別為:120kW/180kW;10、ABS型號:CM4XL-4S/4M,生產廠家為:廣州瑞立科密汽車電子股份有限公司. |
||||
|
底盤技術參數 |
|||||
|
底盤型號 |
EQ1181DACEV1 |
底盤品牌 |
東風牌 |
||
|
生產企業 |
東風汽車股份有限公司 |
生產地址 |
湖北省襄陽市 |
||
|
軸數 |
2 |
輪胎數 |
6 |
||
|
軸距 |
5000,5300 |
||||
|
輪胎規格 |
295/80R22.5 18PR |
||||
|
鋼板彈簧片數 |
8/10+7 |
||||
|
前輪距(mm) |
1910 |
后輪距(mm) |
1865 |
||
|
燃料種類 |
純電動 |
排放依據標準 |
|||
|
發動機型號 |
發動機生產企業 |
排量(ml) |
功率(Kw) |
||
|
TZ366XS50E |
成都中車電機有限公司 |
0 |
180 |
||
3.2.1、底盤參數表
|
項目 |
參數 |
備注 |
|
|
車型 |
純電動清洗車 |
/ |
|
|
整車尺寸（mm） |
9300/8200*2510*2840 |
/ |
|
|
軸距（mm） |
5000 |
/ |
|
|
前/后懸（mm） |
1260/2190 |
/ |
|
|
前/后輪距（mm） |
1910/1865 |
/ |
|
|
二類底盤整備質量（kg） |
6800 |
/ |
|
|
整車整備質量（kg） |
9280 |
||
|
**總質量（kg） |
18000 |
/ |
|
|
**車速（km/h） |
90 |
/ |
|
|
續駛里程（km） |
300 |
滿載40km/h等速 |
|
|
充電時間（min） |
60 |
20%-90%soc（雙**） |
|
|
0-50km加速性能（s） |
≤15 |
滿載 |
|
|
制動性能 |
制動距離（m） |
≤8.5 |
滿載30km/h初速度 |
|
平均減速度（m/s2） |
≥6 |
||
|
制動穩定性 |
不超過3m試驗通道 |
||
|
駐車制動坡度（%） |
≥18 |
滿載 |
|
底盤配置表
|
系統 |
項目 |
配置情況 |
|
車身 |
駕駛室 |
東風多利卡D9單排駕駛室 |
|
乘載人數 |
3 |
|
|
電機 |
類型 |
永磁同步 |
|
額定/峰值功率（kW） |
120/180 |
|
|
額定/峰值扭矩（Nm） |
500/1000 |
|
|
額定/峰值轉速（rpm） |
2292/4500 |
|
|
冷卻方式 |
水冷 |
|
|
電控 |
電機**器 |
單體版MCU |
|
集成**器 |
油泵DC/AC、氣泵DC/AC、DC/DC、PDU、上裝取電接口 |
|
|
冷卻方式 |
水冷 |
|
|
動力電池 |
電池電量（kWh） |
229.63 |
|
電芯類型 |
磷酸鐵鋰 |
|
|
溫控系統 |
水循環熱管理系統 |
|
|
底盤系統 |
車架幅面尺寸（mm） |
250*75 |
|
車架寬度（mm） |
860 |
|
|
前板簧 |
8 |
|
|
后板簧 |
10+7 |
|
|
減震器 |
雙向筒式減震器 |
|
|
前橋 |
6t工字梁前橋 |
|
|
后橋 |
13t沖壓焊接整體式后橋 |
|
|
主減速比 |
6.33 |
|
|
輪胎規格 |
295/80R22.5-18PR |
|
|
方向機類型 |
機械循環球式 |
|
|
方向助力型式 |
電動液壓助力 |
|
|
制動型式 |
氣制動 |
|
|
行車制動器 |
前盤式后鼓式制動器 |
|
|
駐車制動器 |
彈簧儲能式 |
|
|
功能配置 |
空調 |
單冷空調+PTC暖風 |
|
安全配置 |
ABS |
|
|
其他功能 |
數據采集終端（T-box）；液晶CAN儀表；MP5；倒車影像；定速巡航；氣囊減震司機座椅 |
|
箱體參數 |
箱體厚度 /涂層 |
4.5mm |
|
|
箱體公告容積/實際容積 |
8.66m3/10-12m3 |
||
|
罐體材質 |
Q235碳鋼 |
||
|
上裝電機 |
類型 |
永磁同步電機 |
|
|
冷卻方式 |
水冷 |
||
|
專用性能參數 |
管路直徑（mm） |
主管路65#，副管路50# |
|
||||
|
驅動方式 |
永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。 |
|
|||||
|
水箱容積( m3 ) |
10 |
|
|||||
|
高壓清洗寬度(mm) |
2000-3000 |
|
|||||
|
高壓清洗作業速度(km/h) |
5-20 |
|
|||||
|
**清洗能力(m2/h) |
60000 |
|
|||||
|
低壓水泵 |
型式 |
雙級葉輪離心式 |
|||||
|
品牌 |
龍晟 |
||||||
|
型號 |
50/110（選用） |
||||||
|
揚程 |
110m |
||||||
|
轉速 |
2000-3200r/min |
||||||
|
低壓沖洗 |
前沖寬（m） |
24 |
|||||
|
后灑寬度（m） |
10 |
||||||
|
平臺高炮射程（m） |
≥40 |
||||||
|
低壓沖洗作業速度(km/h) |
15-30 |
||||||
|
**沖洗能力(m2/h) |
700000 |
||||||
|
卷盤（m） |
20 |
|
|||||
|
一箱水作業時間（h） |
0.5-2 |
|
|||||
|
作業噪聲(db) |
< 88 符合GB7258規定 |
|
|||||
|
高壓水泵 |
噴水形式 |
高壓霧狀 |
|
||||
|
主要元件組成 |
高壓泵、水過濾器、管路、不銹鋼噴架、高壓噴嘴等 |
|
|||||
|
高壓水泵 |
GTM |
|
|||||
|
噴水架噴嘴 |
型式 |
高壓洗滌型 |
|
||||
|
角噴嘴 |
型式 |
高壓洗滌型 |
|
||||
|
噴霧噴嘴 |
型式 |
細微霧化型 |
|
||||
|
水濾 |
型式 |
濾網式 |
|
||||
|
連續作業時間（h） |
6—8 |
|
|||||
|
安裝位置 |
高壓 |
駕駛室前置噴水架、卷盤 |
|
||||
|
低壓 |
駕駛室下前沖、平臺高炮、后灑 |
|
|||||
|
**型式 |
電子**，一鍵操作 |
|
|||||

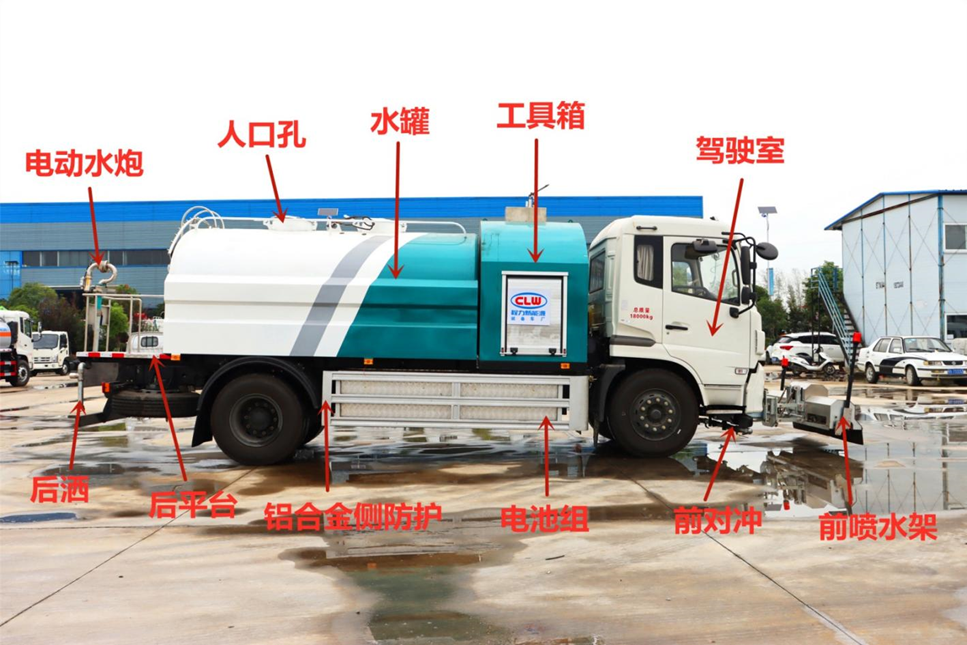

4.1、整車基本結構分解
